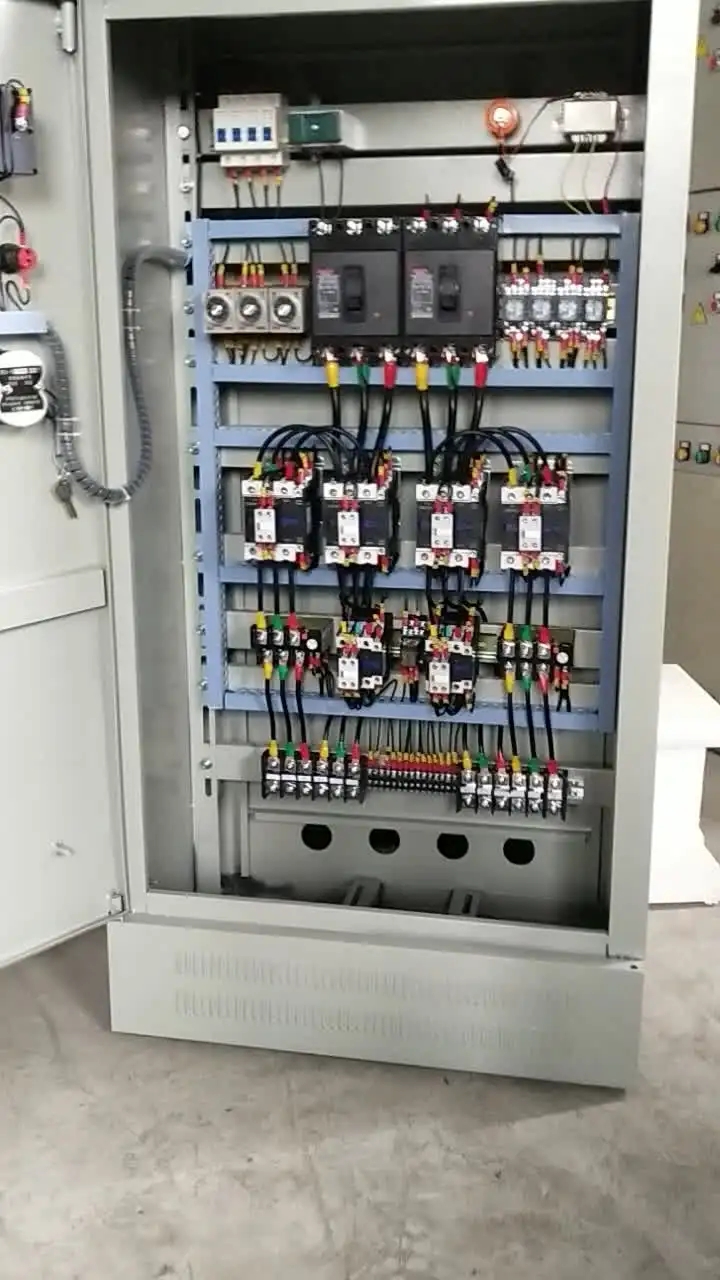

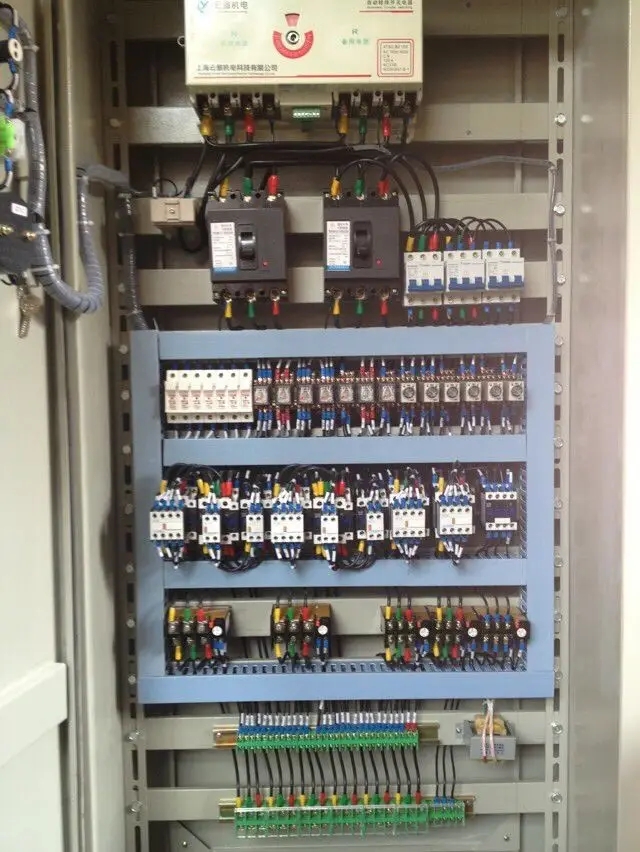

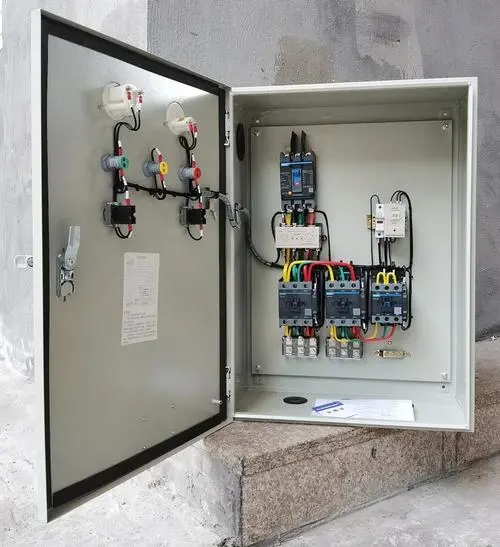

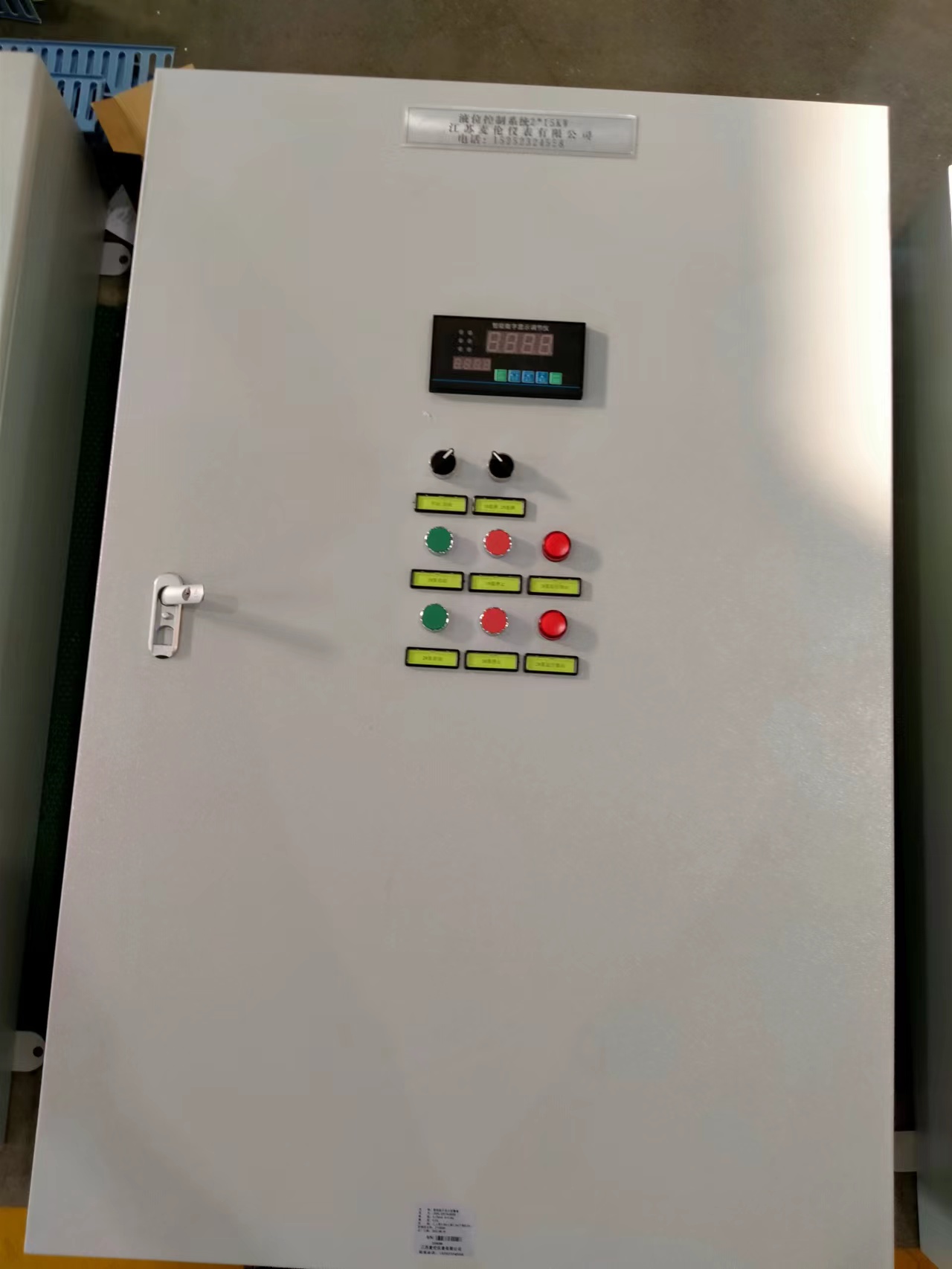

星三角啟動控制柜是江蘇麥倫儀表充分吸收國內外水泵控制的**經驗，經過多年的生產應用，不斷改進和優化，精心設計而成。

JSML-TPK產品具有過載、短路、缺相保護和泵體漏電、電機超溫和漏電保護功能及完整的狀態顯示，并具有單泵和多泵控制方式，多種主、備用泵切換方式和多種啟動方式。WJX星三角啟動控制柜可**應用于工農業生產及各類建筑物的給水、排水、消防、噴淋管網增壓，以及暖通熱水循環等場合的自動控制。BOFA系列泵控制柜具有優良的內在品質，外形美觀耐用，安裝操作簡便，是各種泵的安全可靠的伴侶。

合上QS，按下St，KT，KMy電動動作。關閉KMY-1關閉KM獲得電氣動作。KMY-2合上，電機線圈采用星形接線方式，KM y-3斷開，KMY與KM△互鎖，避免KM△誤操作KM-1合，自鎖啟動按鈕。KM-2已關閉并準備三角形工作。KM-3閉合，電動機電動運行，處于星啟動狀態。

時間繼電器延遲到達后，延遲觸點KT-1斷開，KMy線圈斷電，KMY-1斷裂，KM仍然被KM-2電吸引。在KMY-2斷開電機線圈準備是在三角形連接。KMY-3是關閉的，以便KMDelta是電接合。KMdelta-1斷開并停止向時間繼電器線圈供電。KMdelta-2斷開以確保KMY不會出現電氣錯誤：當電機線圈處于三角運行時，KMzelta-3閉合。在電動機三角運行狀態下，必須按下SP停止按鈕，使所有接觸器線圈斷電，跳脫停止運行。3、星三角降壓啟動電壓電流關系星啟動：電機各線圈電壓為220V電流i星=u星/z星

△啟動：電機每個線圈上的電壓為。380VI角=U/角之星/我的角度/恒星數/UAN GE=220/380的恒星數星形啟動電壓約為三角形啟動電壓的1/3。啟動星三角。電流=0.33 Iq電壓為0.58 Ue起動轉矩=0.33 Mq綜上所述，。星三角降壓啟動是一種以犧牲啟動轉矩為代價的降壓啟動方式。雖然起動減少。電流，但以轉矩為代價，只能用于一般輕、中等負載領域。

JSML-TPK星三角啟動控制柜產品特點:JSML-TPK星三角啟動控制柜**應用:用于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制水泵、污水排放等。有相應的特殊型號規格?？刂齐姍C功率范圍0.18～250KW。品質優越:精心制作國際、國內品牌電器元件及高品質標準機柜，精心設計，精工制作。功能多樣:從一控到一控五控，主、備用泵任意選擇，多種啟動方式，多種控制形式。自動故障切換。也可以專門為您設計。

JSML-TPK星三角啟動控制柜技術參數：JSML-TPK直接啟動控制柜?？刂齐姍C功率：0.37-15 KW控制電壓：380V控制泵的數量：1-4臺。2.JSML-TPK星三角啟動控制柜?？刂齐姍C功率：15-90KW控制電壓：380V控制泵的數量：1-5臺。

JSML-TPK自動減壓啟動控制柜。控制電機功率：15-160KW控制電壓：380V控制泵的數量：1-5臺。JSML-TPK自動變頻調速控制柜。控制電機功率：0.18-250KW控制電壓：380V控制電機數量:1-7臺壓力控制精度:0.02 MPa或-0.02 M pa。
