磁翻板液位計干簧管怎么遠傳輸出信號
發布時間：2021-09-15 23:36:10
磁翻板液位計**應用于電力、石油、化工、冶金、環保、造船、建筑、食品等行業生產過程中的液位測量和控制。該產品是根據浮力原理和磁耦合原理開發的。指示器的紅色白接頭是容器內液位的實際高度，以實現液位的清晰指示磁翻板液位計。
磁翻板液位計的工作原理：讓我們了解一下磁翻板液位計的結構：每個磁翻板液位計都有一個裝有浮球的空腔，稱為主管或殼體，通過法蘭或其他接口與容器形成接頭；這樣，腔體中的液位與容器中的液位相同，所以腔體中的浮球會隨著容器中液位的升降而升降；由于在制造浮球時，我們?cè)诮](méi)液體和浮球的浮球部分的接合處安裝了磁鋼，所以在空腔外部安裝了翻轉柱顯示器。當其與浮球隨液位升降時，其磁性通過殼體傳遞至翻轉柱顯示器，推動磁性翻轉柱翻轉180°；由于磁性翻轉柱是由兩個半圓柱（紅色和白）組成的圓柱，因此轉向180°后，朝向翻轉柱顯示器外側的圓柱顏色將發生變化，兩種顏色的交界處是液位高度。
遠傳和磁翻板液位計信號輸出原理：對于帶遠傳變送器的磁翻板液位計，其變送器部分和電氣部分的工作原理是利用磁浮子作用于磁彈簧開關上，導致與電路相連的電阻值發生變化，從而使傳感器部分產生與液位變化相對應的電阻信號。通過信號轉換器，電阻信號可以轉換成4~20mA的電流信號。磁翻板液位計的電子元件中幾乎沒有電容器和電感器等儲能元件。可疊加通信協議或采用總線通信
為擴大
磁翻板液位計的應用范圍，還可根據相關標準和要求增加液位傳輸裝置，輸出各種電信號。其中，4~20mA電流信號是一種常用的電流信號。例如，在監控液位的同時，磁控開關信號可用于控制或報警液位；在翻轉柱液位計的基礎上增加了一個4~20mA的傳輸傳感器。現場監測液位時，液位的變化通過傳輸傳感器、電纜和儀表傳輸?shù)娇刂剖遥瑢?shí)現遠程監控。這是磁翻板液位計實時遠程信號輸出的原理和過程

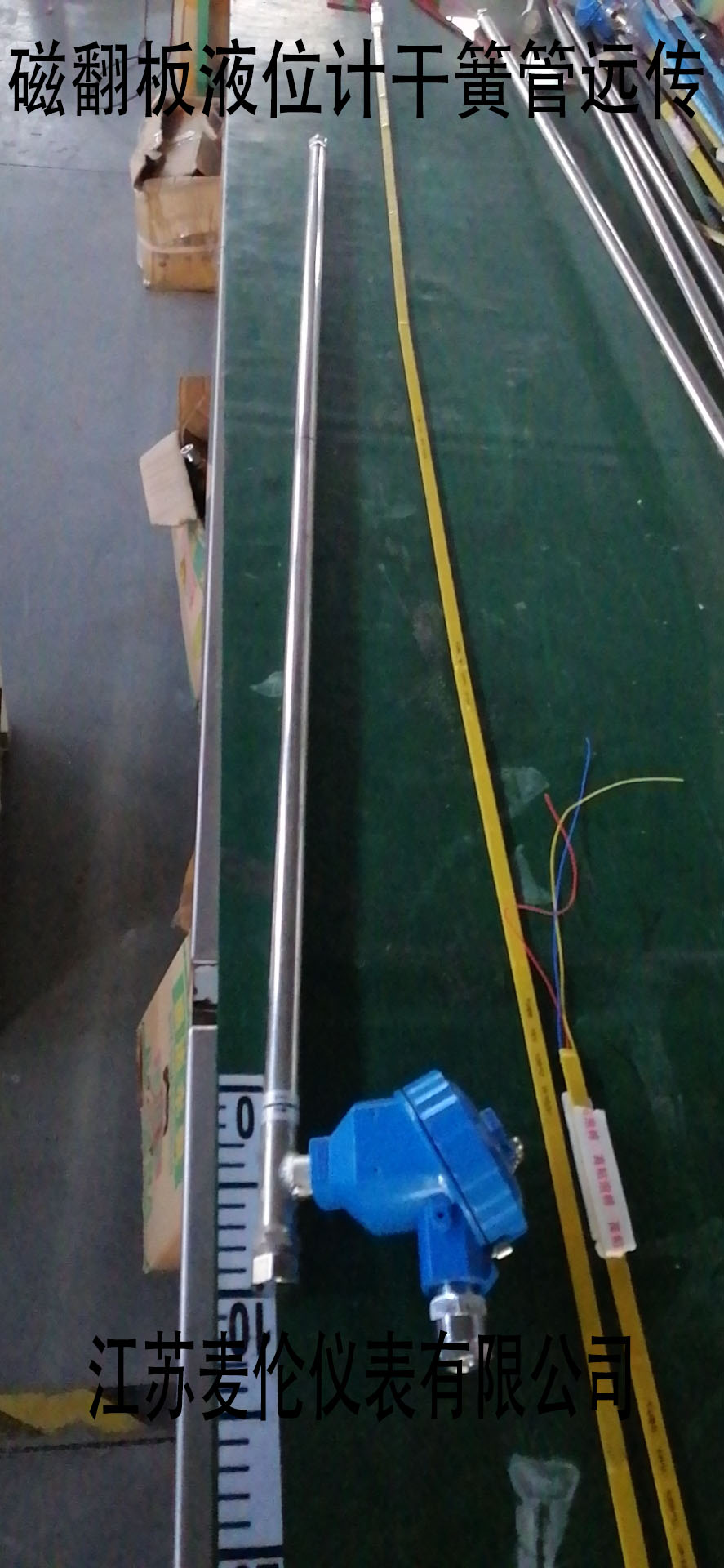

其基本結構如下：液位計簧管在一塊電路板上串聯N個電阻器，每個電阻器上有N個常開簧管。磁浮子上下移動，閉合簧管，使并聯電阻短路，使總電阻線性變化，從變速箱輸出4-20mA信號干簧片，又稱舌簧或磁簧開關，是一種特殊的磁敏開關。它是干簧繼電器和接近開關的主要部件。它通常有兩個由軟磁性材料制成的金屬簧片觸點，在沒有磁性時斷開，有些觸點有第三個簧片作為常閉觸點。這些簧片觸點封裝在充滿惰性氣體或真空的玻璃管中。
總結：
磁翻板液位計中平行封裝簧片的端部重疊并彼此留有一定的間隙或接觸，形成開關的常開或常閉觸點。只要有磁鐵靠近，簧片的兩個節點就會拉在一起，使電路導電。干簧的質量直接影響磁翻板液位計的遠傳精度和使用壽命。因此，制造商必須注意如何選擇干簧片。
