磁性浮子液位計在應用過程中需要更新嗎
發布時間：2021-10-17 22:54:03
磁浮子液位計作為一種結構簡單、觀測數據直觀的液位測量裝置，在我公司得到了**的應用，具有良好的響應性。但是，對于一些特殊測量位置的磁浮子，由于其位置的特殊性，液位計在使用中發現兩個缺陷，需要改進。

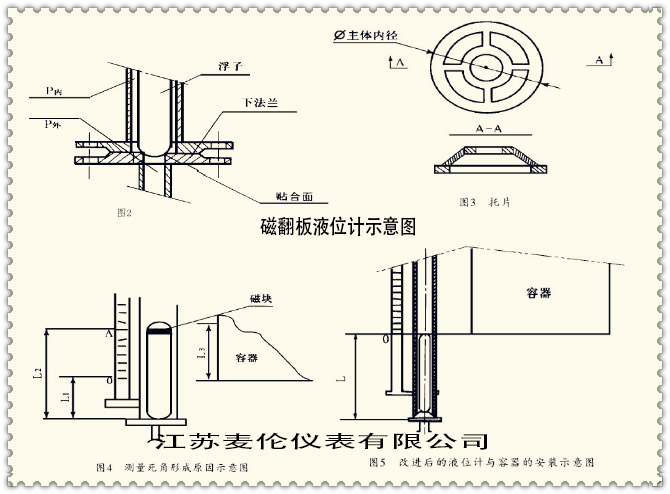

磁浮子液位計排污后，發現浮子無法浮起。檢查后發現，主要原因是液位計排污后，浮子掉落，浮子下部的球頭與下法蘭中心孔的上倒角表面緊密配合。此外，主體中存在高壓，內部P>外部P，因此浮子被緊緊壓在下法蘭上，無法浮起。主體有油污時，更容易出現上述情況。
解決方法是在下法蘭上部墊一塊圓形穿孔支撐板。這樣，浮子在下降后落在支撐板上，以避免安裝在下部法蘭的排污孔上。排污后，浮子隨液位升高而上浮。實踐表明，該方法簡單可行；液位計無法測量容器底部10cm范圍內的液位主要是由于其設計缺陷造成的。
磁浮子液位計；L1的尺寸不夠。主體內無液氨時，由于磁浮子內的磁塊超過“0”刻度線；OA段的刻度蓋翻轉，只有當液位超過L3高度時，磁子才會上浮，因此L3的液位形成測量死角。改進方法是：延長L1截面，使L1≥ L2。這樣，當主體中沒有液氨時，浮子的磁塊低于活門的“0”刻度線，而不轉動活門。此外，當L1≥ L2，浮子的浮點數在容器底部以下，因此可以準確測量容器整個高度的液位，而無需測量死角L3。
改進型磁浮子液位計與容器的安裝位置關系如圖5所示。改進型液位計與容器的安裝示意圖；在安裝改進型液位計時，液位計的零刻度線、主體內浮子的頂部以及無液位時容器的底邊處于同一標高，即，與液位計主體下法蘭的距離相同。
