差壓式孔板流量計工作原理

發布時間：2021-11-08 23:17:16

節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成**應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點. 孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81

標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低,但壓力損失較大。標準孔板**用于石油、化工、冶金、電力等行業。是迄今為止應用*多的一種流量計。

購買時請?zhí)峁┰敿殔?shù)：

1，管道尺寸。2.管材。3.測量介質。4.工作壓力有多大？5.運行期間的溫度有多高？為便于業主準確報價

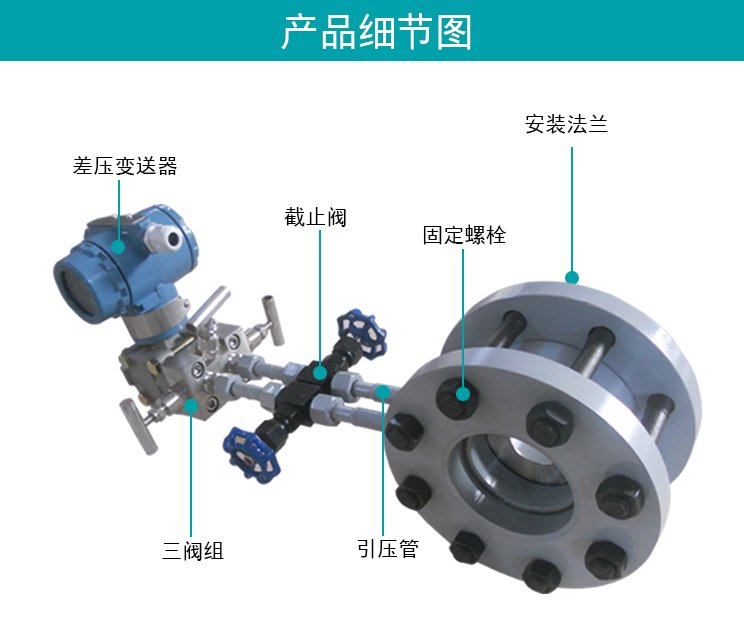

孔板流量計是由標準孔板和多參數差壓變送器（或差壓變送器、溫度變送器、壓力變送器）組成的高量程比差壓流量裝置。它可以測量氣體、蒸汽、液體和天然氣的流量。**應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量

▲ 該節流裝置復制容易，結構簡單牢固，性能穩定可靠，使用壽命長，價格低廉

▲ 361計算采用國際標準和處理

▲ 有著**的應用，所有單相流都可以測量，一些混合相流也可以應用

▲ 標準節流裝置無需實際流量校準即可投入使用

▲ 一體式孔板安裝更方便，可直接連接到差壓變送器和壓力變送器，無需脈沖管

智能功能

▲ 進口單晶硅智能差壓傳感器

▲ 高精度，完善的自診斷功能

▲ 智能孔板流量計體積程可自編程調整

▲ 可同時顯示累計流量、瞬時流量、壓力和溫度

▲ 除了在線和動態全補償功能外，它還具有自診斷和自設定范圍

▲ 配備多種通信接口

▲ 穩定性高

▲ 范圍廣，大于10:1

智能技術指標

▲ 高精度：±0.075%

▲ 高穩定性：優于0.1%FS年

▲ 306壓力：40MPa

▲ 連續運行5年，無需調整

▲ 忽略溫度靜壓影響

▲ 抗高超壓

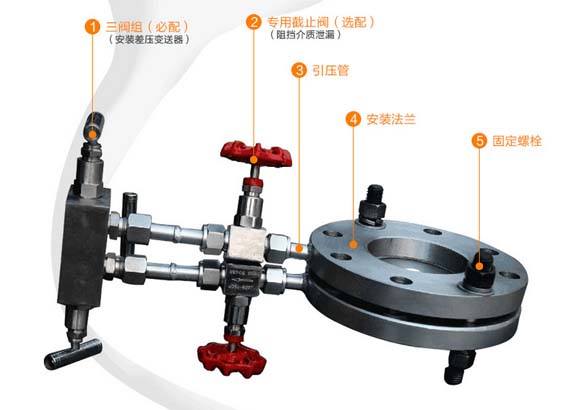

節流裝置組成

節流部件：標準孔板、標準噴嘴、長直徑噴嘴、14圈孔板、雙孔板、偏心率孔板、圓形缺陷孔板、錐形入口孔板、等

取壓裝置：環形腔、取壓法蘭、，夾緊環、導壓管等

連接法蘭（國標、各標準及其他設計部門法蘭）、緊固件417

測量管

節流裝置適用范圍及有關技術指標

節流件名稱			適用管道（DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板		環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴（ISA1932噴嘴）			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式		200－1200（2000）	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

名稱	型號	取壓方式	公稱管徑	公稱壓力（MPa）	執行標準（結構）
標準孔板	LGB	角接（環室取壓）	50～400	小于10	GB2624 K07（蘭化）DG
	LGB-Z	角接（鉆孔取壓）	400～2000	小于1.6	GB2624 K07（蘭化）DG
	LGB	環室（八槽）	50～400	小于32	流量測量手冊
	LGB	環室（無法蘭焊接式）	50～275	小于28.22	流量測量手冊DG0711～0718
	LGB-F	法蘭取壓	50～800	小于2.5	GB2624 K06（蘭化）
	LGB-F	法蘭取壓	50～400	4.0～40	GB2624 K06（蘭化）石化
	LGB-J	徑距取壓	50～760	小于10	GB2624
標準噴咀	LGP	角接（環室取壓）	50～400	小于10	GB2624 流量測量手冊
	LGP-Z	角接（鉆孔取壓）	400～500	小于1.6	GB2624 流量測量手冊
	LGP	環室（八槽）	50～300	小于32	流量測量手冊
	LGP	環室（高壓透鏡墊式）	15～150	小于32	流量測量手冊
	LGP	環室（無法蘭焊接式）	175～350	小于17.36	DG 0702～0710
長徑噴咀	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624 流量測量手冊
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4
文丘里噴咀	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07（蘭化）
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
圓缺孔板	LGQ	角接（環室取壓）	100～400	小于1.6
	LGQ-Z	角接（鉆孔取壓）	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	LJY	特殊取壓	少于1000	小于0.6	企業標準
