磁翻板液位計原理
發布時間：2021-12-14 00:13:19

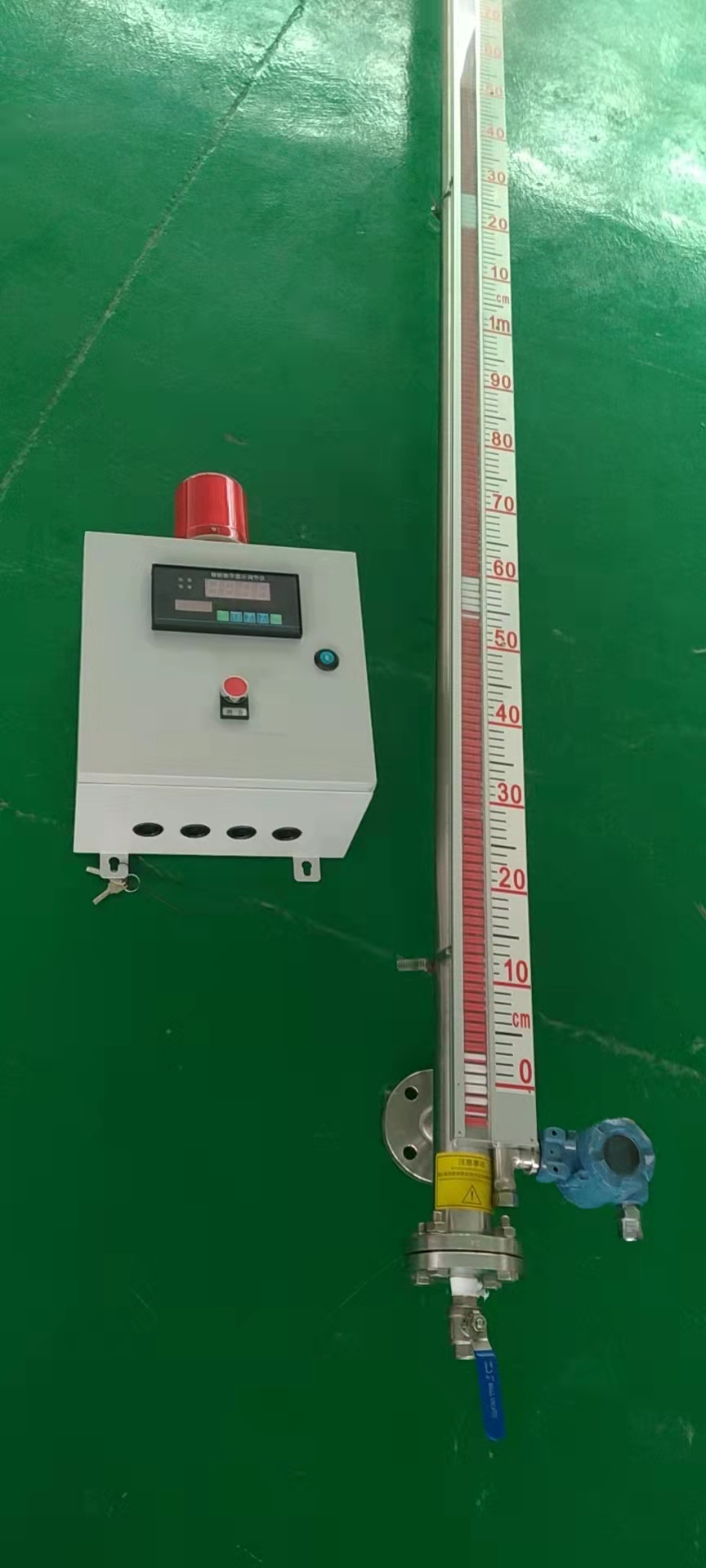

磁翻板液位計原理：磁翻板液位計（又稱磁浮子液位計）是根據浮力原理和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主體管中的磁性浮子也會上升和下降。
浮子中的永磁鋼通過磁耦合傳輸至磁性翻柱指示器，當液位升高時翻柱從白色變為紅色，當液位下降時翻柱從紅色變為白色，指示器的紅白交界處是容器內液位的實際高度，以實現液位的清晰指示。
擴展數據：磁翻板液位計**用于電力、石油、化工等生產過程中的液位測量和控制，冶金、環保、造船、建筑、食品等行業。磁翻板液位計的結構特點：
磁翻板液位計的結構;液位計根據浮力原理，浮子隨著測量管內液位的升降而上下移動。浮子中的永磁鋼為驅動紅，白色翻柱，通過磁性聯軸器轉動180'。液位上升時，翻柱由白變紅，下降時，翻柱由紅變白，實現液位指示
上下限位開關輸出;磁浮子隨液位移動，使安裝在液位計提升管設定位置的簧片開關動作，實現開關控制或報警
液位計的電氣遠程傳輸;將變送器安裝在
磁翻板液位計上。變送器由傳感器和轉換器組成。通過磁浮子上下移動，配合磁耦合器，使導管內的測量元件依次動作，獲得電阻信號的變化，轉換成0~10或4~20mA標準電流信號輸出，以便和數顯儀表或計算機連接，實現遠程顯示和控制。
