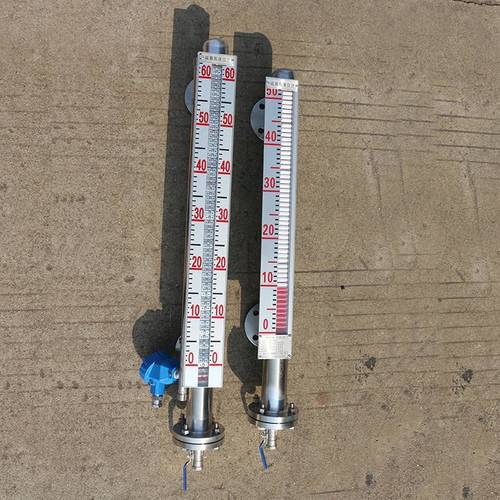

Uqc-c12磁翻板液位計
Uqc-c12磁翻板液位計Uqc系列磁浮球液位計是根據Hgt21584-95磁翻板液位計標準研制生產的產品。可用于各種開放或封閉容器中的液位測量，尤其適用于高壓、···
訂購熱線：181-5507-8261
Uqc-c12磁翻板液位計
Uqc系列磁浮球液位計是根據Hgt21584-95磁翻板液位計標準研制生產的產品。可用于各種開放或封閉容器中的液位測量，尤其適用于高壓、高溫、高粘度和強腐蝕性介質。由于被測介質與指示器完全隔離，因此比傳統的平板管液位計具有更高的可靠性、安全性和實用性。同時，與其他儀表配套，可實現液位上下限報警和遠程自動控制。因此，**應用于電力、石油、化工、環保、造船、建筑、，食品等行業
uqc-c12磁翻板液位計結構與原理
液位計是基于浮力原理和磁耦合原理而研制的。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合，驅動紅，白色翻柱翻轉180？，當液位升高時，翻柱從白色變?yōu)榧t色。當液位下降時，翻柱從紅色變?yōu)榘咨Ｖ甘酒鞯募t白邊界是容器中介質液位的實際高度，以實現液位指示
uqc-c12磁翻板液位計參數和規格：
測量范圍：300~15000mm（側裝：300~15000mm；頂（底）裝：300~6000mm）
精度：10mm
工作壓力：≤ 2.5Mpa（普通）
≤ 9.6Mpa（高壓）
≤ 0.6Mpa（防腐型）
中等密度：≥ 0.45gcm3
中等密度差：≥ 0.15gcm3（測量接口）
介質溫度：-20～+250℃（特殊要求可達450℃
介質粘度：≤ 0.4pa·S.對于高粘度或低溫易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
連接法蘭：采用化學工業部1998年頒布的hg20592~20635－97法蘭標準
□ 型號為
UQC
C
側裝類型：C10~C23（僅此網格中的數字）
T
頂裝類型：T30~T36（僅此網格中的數字）
D
底裝類型：D40~d44（僅此網格中的數字）
O
盲板法蘭，無排污閥
L
液位計底部裝有排污閥
O
無液位報警開關
h
高液位報警開關ak-3，帶記憶功能，故障未消除，信號未清除
L
低電平報警開關ak-3，帶記憶功能，故障未消除，信號未清除
B
高低報警開關完全具備記憶功能，ak-3和ak-4
g
高報警開關、區域報警ak-1
D
低報警開關、區域報警ak-1型
Q
高、低報警開關配備齊全，區域報警ak-1型2
S
高低綜合報警開關，區域報警ak-2型
無液位控制開關
h
上限控制開關，單點干彈簧CK-1型
L
下限控制開關，單點干彈簧CK-1型
B
上下限控制開關配備齊全，單點干彈簧CK-1型兩對
w
集成上下限位控制開關，雙點干彈簧CK-2型
T
上限位控制開關，霍爾傳感器ck-3型
L
下限控制開關，霍爾傳感器ck-4
E
上限和下限控制開關配備齊全，霍爾傳感器ck-3集成了兩對
C
上限和下限控制開關，霍爾傳感器ck-4
無遠程發射器裝置
R
1021配有LB綁定發射器，輸出二線制4-20madc
O
1021普通防水
B
本安型IBⅡcT4，可配備齊納安全柵或is4041 ex barrier
BD
防火DⅡBT4
O
1021無遠程顯示儀表
A
數字，燈柱顯示調整報警xgth－510（垂直）
B
數字，燈柱顯示調整報警xgta-810（水平）
C
數字顯示調整報警xmta-810（水平）
E
雙燈柱液位顯示xgh-202（垂直）
D
智能液位容量（重量）顯示調節器XMT－620（臥式）
-□□□ 1021
測量范圍
-□ 1021 1021 - □ 1021
中密度（gcm3）
I
D
開放式常壓容器
uqc-c側裝磁翻板液位計o l w r b a-□□□ □ □ □ □ □ - □ □ 1021 1021 □ 1021
工作壓力（Mpa）
