電磁流量計幾種信號檢測
發布時間：2022-03-18 00:39:16
電磁流量計流量測量是生產和生活中*常用的流體物理指標測量。流量測量原理有很多，包括超聲波、電磁、壓力、溫度等測量原理。流量計的信號通常來自流量、壓力和溫度檢測元件。合理選擇不同檢測元件的安裝位置，可以減少流體擾動和噪聲的影響，提高檢測效果
（1）壓力檢測
*常見的流量計類型有孔板流量計、阿牛巴流量計、文丘里管、，擴散硅壓力傳感器或陶瓷壓力傳感器主要用于節流裝置
流體的壓力檢測。根據旋渦進動原理，測壓口的位置應選擇在測量管的喉部，因為喉部壓力*能代表渦核進動區域的壓力
（2）旋渦信號檢測
*常見的產品是旋轉時間渦街流量計、渦輪流量計等產品。可選用熱敏、力敏、電容、超聲波、光纖、電磁等檢測元件，檢測渦流引起的局部流量變化和流體壓力脈動，從而實現渦流信號檢測
合理選擇檢測元件的安裝位置，對獲得高強度、低噪聲的渦流信號有很好的效果。通過試驗，在測量管喉部與膨脹段交界處附近安裝了渦流信號檢測元件，效果良好。該位置旋渦進動強，噪聲小
采用雙檢測元件檢測方法，測量效果較好。測量管兩側對稱設置一對渦流信號檢測元件。利用兩個渦流信號之間的180度相位差，差分檢測方法可以獲得雙信號，有效地消除共模干擾，如管道振動和流場干擾，為了大大提高信噪比，擴大流量測量范圍
盡可能減小流場檢測元件的尺寸。如果使用插入式檢測元件，應考慮檢測元件插入流體深度的影響。探測元件的大尺寸和深插入會增加節流效果，增加對流場的擾動，也會影響渦核進動的穩定性和頻率。試驗表明，隨著插入深度的增加，流量計的儀表系數K增大，但流量計的線性度變差
（3）流體溫度檢測
鉑電阻檢測元件主要用于流體溫度檢測，穩定性和可靠性好，價格低，體積小，安裝方便。近年來出現的薄膜鉑電阻檢測元件體積小、響應快。它是一個更好的溫度測量元件
溫度測量點的位置應選擇在測量管的出口段，其中流體的溫度與喉部的溫度基本相同，溫度測量元件不會干擾渦核的進動
（4）其他類型的測量方法

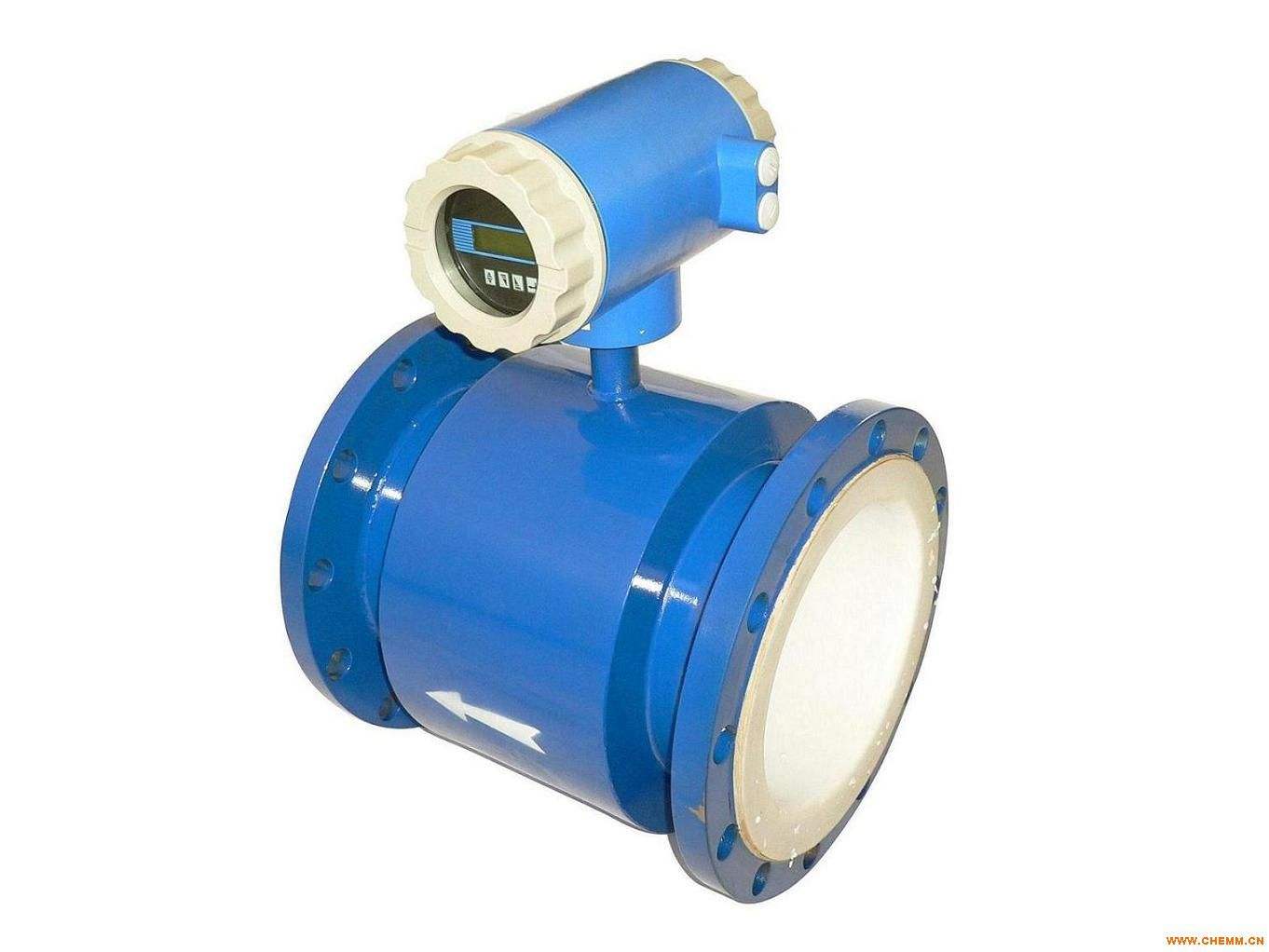

電磁流量計是一種利用電磁感應原理，根據導電流體通過外部磁場產生的電動勢來測量導電流體流量的儀器領域此外，還有一種非接觸式流量測量方法。*典型的產品代表是外夾式超聲波流量計。外夾式超聲波流量計從外部發射定量超聲波，并根據超聲波反射原理計算管道中的流量值。
