對于自來水廠來說，流量測量非常重要。水廠取水量和供水流量的測量可以為水處理系統的經濟核算和診斷提供依據，從而有效地運行和控制產水量。多年來，為了經濟、準確地解決水廠的流量測量問題，人們一直在尋找一種經濟、適用的流量計。經過多年的實踐和探索，發現對于大多數水廠來說，渦輪流量計完全可以滿足使用要求，具有良好的經濟性。一般情況下，直徑不超過1m的自來水管道所需的渦輪流量計價格約為1萬元。因此，隨著渦輪流量計測量技術的日益成熟和性價比的不斷提高，渦輪流量計越來越受到自來水行業的青睞

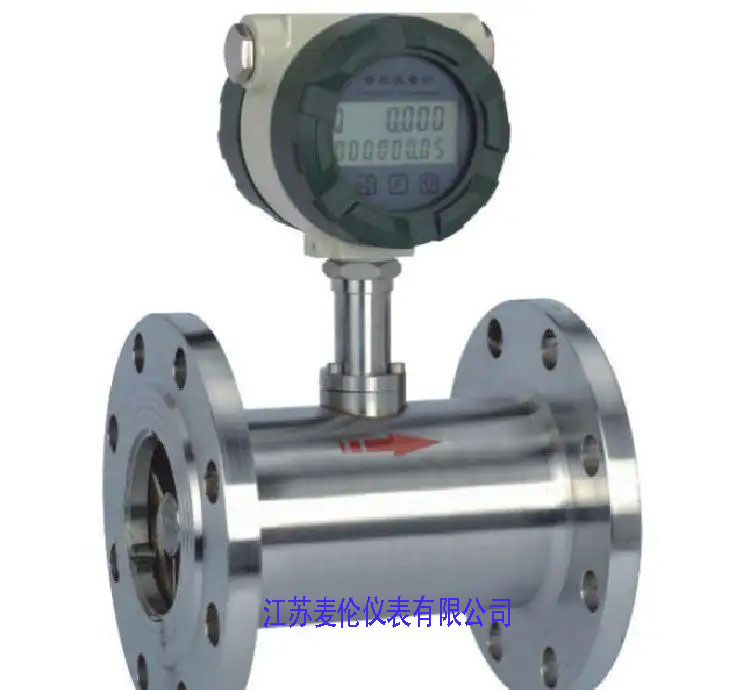

渦輪流量計；自由旋轉渦輪的測量原理安裝在流體流動的管道中。當流體通過渦輪葉片時，流體流使渦輪旋轉。流體流速越高，渦輪轉速越高。在規定的流量范圍和一定的流體粘度下，渦輪轉速與流體流速成線性關系。因此，只要測量渦輪機的轉速或轉數，就可以測量流經管道的流體的瞬時流量或累積流量。事實上，渦輪葉片是由具有高磁導率的材料制成的。葉片附近的磁感應變流器由線圈和磁鋼組成。當渦輪機旋轉時，葉片周期性地掃過磁鋼，因此磁路的磁阻周期性地變化，線圈中的磁通量也周期性地變化，并且在線圈中感應交流電信號。交流電信號由前置放大器放大，并發送至流量顯示儀表進行流量指示或積累



渦輪流量計的選擇；渦輪流量傳感器的選擇；選擇渦輪流量傳感器時應考慮以下基本原則：傳感器的測量范圍應滿足被測流體整體流量范圍的變化；傳感器的精度等級應滿足被測流體的測量要求；現場管線應滿足傳感器對直管段的要求；被測流體的化學性質不應影響傳感器的測量性能；傳感器應能長期穩定運行和準確測量；小失水；價格合理，耐用且易于維護



渦輪流量傳感器，具有以下特點：抗雜質能力強。切向葉輪旋轉時，可隨時釋放流體中懸浮的碎屑，使其不會纏繞在切向葉輪葉片上；抗電磁干擾和抗振動能力強；傳感器和顯示儀表的結構和原理非常簡單直觀，用戶可以輕松掌握自己的使用和維護技術；更換葉輪和軸承后，儀表系數保持不變；流量范圍寬，下限流量低；整個流量計的總流量測量誤差小；幾乎沒有壓力損失，節能；傳感器可露天安裝，整個傳感器可長期浸入水中；傳感器配有截止閥，安裝和拆卸時無需切斷流量；可使用水平、垂直和傾斜管道購買，366／（11）完全流量計的安裝和維護成本低 366／2.2顯示儀表的選擇 366 流量顯示儀表的選擇應主要考慮與所選擇的渦輪流量變送器 366 傳感器的兼容性，根據工藝要求和經濟原則進行選擇；并考慮操作簡單、維護是否容易實現、ETC／366／智能流量指示器，



具有以下特點：366／易用：儀器系數K、口徑、全輸出流量、上限報警流量等參數可通過鍵盤放置；使用時，只需操作面板上的按鈕**，即可顯示瞬時流量、平均流量、頻率和總比特流量；使用=技術存儲總流量和通過鍵盤插入的各種參數。無論斷電多長時間，在輸入信號與儀器之間采用通電；光電隔離，并采用數字濾波、“看門狗”等技術后，總流量及以上參數仍能再現，具有較強的抗干擾能力和可靠性；有4-20mA的電流輸出，音量脈沖信號輸出、上下限報警等功能；具有數字和模擬兩種顯示模式，可滿足用戶的不同需求。該儀表直接反映流量信號的變化，有助于及時發現傳感器故障



渦輪流量計；渦輪流量計的安裝應盡可能遠離振動源和電磁干擾。如果無法避免振動和電磁干擾，必須設法將振動和電磁干擾的影響降低到允許范圍；水輪機流量傳感器安裝點所在的自來水管段應滿足直管段傳感器的安裝要求。同時，傳感器的安裝應盡可能選擇流體雜質和氣泡較少的管段。使用渦輪流量計的注意事項

水廠使用渦輪流量計時應注意以下注意事項：一般來說，水廠的供水管道適合安裝渦輪流量計，但水廠的取水管道不適合安裝渦輪流量計，由于渦輪流量傳感器上的葉輪容易被原水中的雜質和污垢堵塞，容易導致流量測量不真實；渦輪流量傳感器測量的流體流量不應過低，否則渦輪流量計的測量精度可能會降低。根據我們的經驗，流體流速不應小于0.15ms。



結論；渦輪流量計已投入使用多年，測量準確可靠，運行穩定，維護簡單。它實際上是水廠實現流量測量的*佳選擇。我們相信，隨著渦輪流量計的技術發展越來越成熟，性價比越來越高，大多數水廠應該能夠使用更經濟適用的渦輪流量計。
