電磁流量計使用時抗干擾問題
發布時間：2022-04-17 23:24:48
隨著微電子技術的發展，

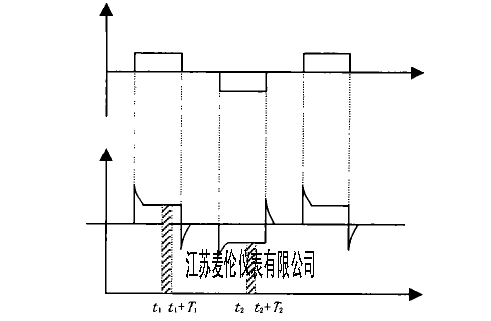

電磁流量計的技術性能得到進一步提高，應用越來越**。由于其對液體的適應性強，已成為現代工業生產中測量流體流量的**儀器在當前的電磁流量計中，低頻矩形波激勵方式已成為主要的激勵方式。為了解決工頻干擾問題，實現流體流速誘發電位EAB信號的精確測量，需要使用以下基本關系：① 勵磁周期為工頻周期的整數倍，即勵磁頻率為50NHZ（n為偶數）；② 正、負激勵同相采樣上述公式表明，電磁流量計的工頻干擾在理論上是可以克服的，但該方法是以同相（T1=T2）和同寬（T1=T2=t）采樣為前提的。顯然，在實踐中，不可能完全滿足這兩個前提。采樣的相位和寬度存在不可避免的誤差。如何減小采樣誤差是本文討論的問題
基本信號關系；工頻干擾對流量信號的影響；當流體流量較大時，工頻干擾可以忽略，但不存在，但不敏感，這與感應電位的大小和工頻干擾的大小有關；當勵磁電流減小（降低勵磁功率）或流體流量較小時，發現工頻干擾值與反映流量的信號值的量級相同，然后工頻干擾非常敏感；當小流量和勵磁電流小于70ma時，采用反饋信號放大處理方法將信號波形放大幾倍。從圖中可以看出，工頻干擾在實際信號中占很大比例。如果未正確消除工頻干擾，則無法獲得令人滿意的測量結果
長期以來，人們在對電磁流量計信號進行處理時，往往忽視對信號采樣方法的分析。事實上，采樣面積、寬度、對稱性和采樣起點的選擇，尤其是在小流量情況下，對電磁流量計的測量精度有很大影響。為了說明該問題，激勵頻率的二分頻和四分頻分析如下

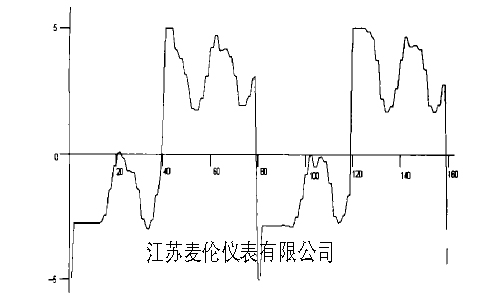

實際信號波形實際信號波形分析；實際信號波形 （采樣頻率為工頻四倍頻），信噪比達到50%左右。假設正激勵時間段的采樣起點滯后于負激勵時間段1ms，即相位差Δ為0.1π。根據上述三個采樣范圍，采樣誤差分別為0.049、0.309和0.000；假設正激發時間段的采樣寬度比負激發時間段的采樣寬度大0.1π，即ξ為0.1π，也按 3例進行采樣，采樣誤差分別為 0.024、0.155和0.155；如果同時考慮上述兩種情況 （假設條件相同），采樣誤差分別為0.120、0.448和0.139。可以看出，當采樣寬度和采樣起點位置存在誤差時，圖 4（c）所示的采樣方法可以更好地克服這兩種情況下的工頻干擾，這與理論分析結果是一致的。
結論；從以上分析不難發現，在處理電磁流量計信號時，采樣寬度和采樣起點對測量精度有很大影響。正確選擇采樣范圍 ，將有助于提高
電磁流量計的測量精度。采用上述采樣方法進行信號處理時，可以更好地消除工頻干擾，使測量具有高精度和超寬范圍。目前的lb02c電磁流量計實現*大動態范圍，量程為0.001~10m∏S，精度為0.5%RS（流量為0.1~10m∏S），誤差< 0.0005 m∏S （流量<0.1M）∏S）高性能電磁流量計。
