磁翻板液位計如何線
發布時間：2022-05-11 23:58:35
帶遠傳
磁翻板液位計的遠傳功能是通過綁定在磁翻板管外壁上的遠傳變送器實現的。可與PLC系統、DCS系統和二次儀表連接，達到控制、調節、顯示和報警的目的。遠程磁翻板液位計**應用于石油、化工、冶金、環保、電力、食品、醫藥等行業。然而，為了確保其安全、穩定和可靠運行，遠程變送器的正確接線至關重要。然后，如何在實際使用中為遠程變送器制定正確的接線，并實現與外圍執行管理機構或顯示儀表系統設備的連接
遠連接變送器時，首先緩慢打開外殼蓋，查看模塊內的電氣接線模塊。在模塊的上表面可以清楚地看到兩個接線位置，旁邊印有“+”和“-”標記，其中“+”連接正極電源，“-”連接負極電源；連接時，在連接前確認外部電源為24VDC。如果變送器的電壓不符合要求，接線時容易損壞儀器

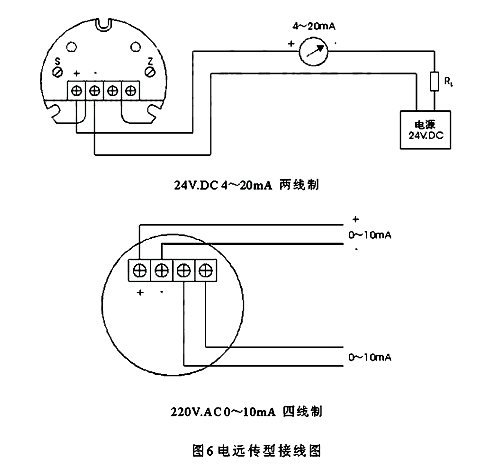

磁翻板液位計一般為雙線系統，信號為4~20mA。一種接線方式是：將磁翻板液位計的正極連接到儀器的24V輸出端，將磁翻板液位計的負極連接到儀器的4~20mA輸入端的正極，然后儀器4~20mA輸入端的負極與儀器24V輸出端的負極短路。上述連接方式可以使用儀器的24V輸出作為磁翻板液位計的電源。如果磁翻板液位計采用四線制，則磁翻板液位計電源的正負極與電源的正負極相連。4~20mA正極和負極分別連接到儀器4~20mA輸入端的正極和負極
電線應先穿過防水材料連接器，按照標識系統接線，其中“+”接電源正極，“-”接電源負極，不能反轉；接線設計完成后，擰上連接螺母鎖緊電纜，擰緊上蓋，轉動控制儀表設備外殼，使其面向防水施工縫，防止雨水進入外殼；外殼應按照規定要求接地。電纜應采用屏蔽雙芯雙絞線，線徑應大于0.8mm²，并可采用單獨的穿線管進行研究和敷設。盡量避免大功率電機、變壓器等強磁場環境干擾源。電纜一端的屏蔽線應安全可靠地接地，以提高數據信號的傳輸穩定性。
總結：
接線，如有不清楚致電我公司。
