JSML-4000智能操作器介紹
發布時間：2022-06-05 23:09:31
Jsml-4000智能操作器，又稱智能手動操作器，可以自動連接系統（或調節器）的給定信號和閥位反饋信號，根據兩者之間的偏差進行調整，輸出相應的控制量，直接驅動閥門，而不是小功率伺服放大器。它可以連接到各種調節器或計算機控制系統作為備用儀器.
功能特點;自動校準和手動校準功能;從自動到手動的無干擾切換;智能操作員可分別具有一路模擬控制輸出和一路開關量控制輸出；繼電器正向旋轉、反向旋轉控制和單向模擬輸出，適用于各種測控場合;多重保護、隔離設計，抗干擾能力強，可靠性高;良好的軟件平臺，具有二次能力，可滿足特殊功能;**的模塊結構，強大的儀表芯片，功能組合和系統升級非常方便.

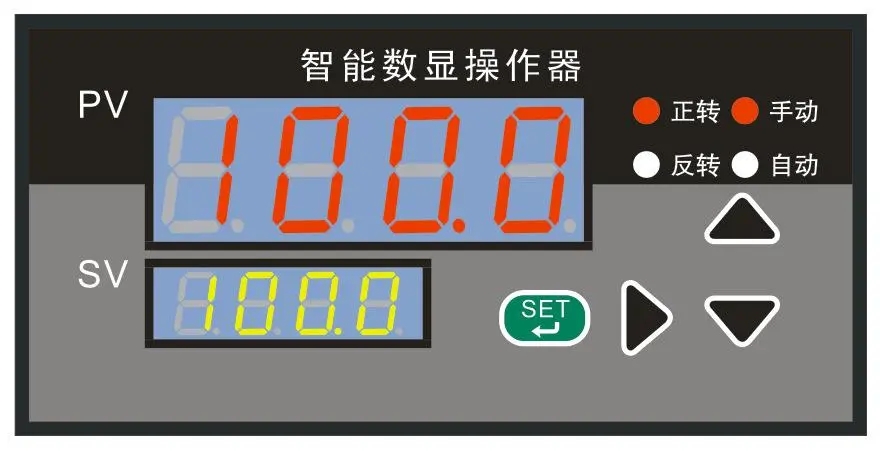

主要技術指標;基本誤差：0.5%fs或0.2%fs±1字;分辨率：120000，14位ad轉換器;顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出;采樣周期：0.2s;報警輸出：兩個報警繼電器輸出。對于調節信號或閥位反饋信號，報警值、報警模式和靈敏度可分別為;設置，繼電器輸出觸點容量ac220v3a.
控制輸出：繼電器正反向控制觸點;固態繼電器脈沖電壓輸出（dc12v30ma）;單相三相晶閘管過零觸發器;單相三相晶閘管移相觸發器;模擬量4-20mA，0-10mA，1-5V 0-5V控制輸出;通信輸出：接口模式-隔離串行雙向通信接;rs485rs422rs232調制解調器波特率-300~9600bps內部自由設置;饋電輸出：dc24v30ma;電源：開關電源85~265vac，功耗低于4W.
型號選擇表代碼
說明jsml-4000;智能操作器
外形尺寸a;水平160×八十×125mm
a;S垂直80×一百六十×125mm
B;模式96×九十六×110mm
C;水平96×四十八×110mm
CS;垂直48×九十六×110mm
D;模式72×72×110mm
控制輸出;l;繼電器控制輸出x14-20ma輸出
x2;0-10ma輸出
x3;1-5v輸出
x4;0-5v輸出
通信輸出p微型打印機
r;串行通信rs232
s;串行通信rs485
電源;220vac電源
w;dc24v電源
調節輸入信號;i1電流信號：4-20mA、0-10ma
v1;電壓信號：1-5V、0-5V、0-10v
閥位反饋輸入信號;i2;電流信號：4-20mA、0-10ma
v2;電壓信號：1-5V、0-5V、0-10v
z;電位計：0-2kΩ
