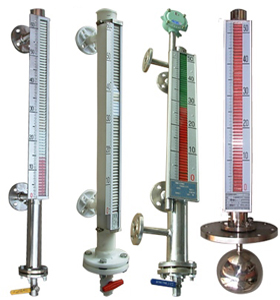

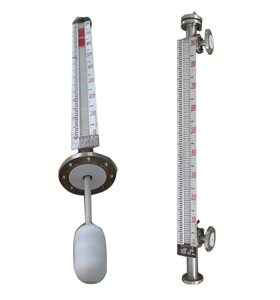

側裝磁翻板液位計的安裝方法；磁翻板液位計的安裝位置應遠離或遠離物料介質的進出口，避免物料流體局部區域快速變化，影響液位測量的精度；磁性翻板液位計必須垂直安裝，以確保浮球總成可以在主管內自由上下移動。
同時，應在磁性翻板液位計和容器鉛管之間安裝一個球閥，以便于維護和清潔；安裝磁翻板液位計，法蘭中心線垂直度＜4‰。對于一定長度的磁翻板液位計（普通型＞3M，防腐型＞2m），需要考慮增加一個中間加強法蘭或耳板作為固定支架；打開底部法蘭，安裝磁性浮子（注：重型端的磁性端向上，不能倒置）；連接配套遠程磁翻板液位計變送器和顯示儀表的芯線橫截面積應大于0.8mm²，與交流電源并聯敷設時，應保持至少20cm的距離。
*好通過鐵管或屏蔽雙芯電纜分開敷設。屏蔽層只能在一端接地；為了在運輸過程中不損壞浮球組件，應在出廠前將浮球組件從小液位計的主管中取出。液位計安裝完成后，打開底部排污法蘭，然后將浮球組件重新安裝到主體管道中。請注意，浮球組件的重型端向上，不能倒置；磁翻板液位計安裝完畢后，必須用磁鋼進行校準，并引導翻轉柱一次，使其在零位以下顯示紅色，在零位以上顯示白色；磁翻板液位計適用于敞口或壓力容器中的液體測量。在高溫、高壓、高粘度、強腐蝕條件下，可實現高密封、防漏、安全可靠的全過程液位測量。
磁性翻板液位計接線操作注意事項有哪些？在使用磁性翻板液位計之前，應做好磁性翻板液位計的接線。如果接線錯誤，測量結果將不準確，并會對儀器造成嚴重損壞。
因此，我們必須注意接線操作；現在我們來談談磁性翻板液位計接線的一些要求和相關注意事項；在接線磁性翻板液位計時，我們應該注意以下幾點：；接線時應避免使用大容量變壓器、電機或干擾源；對于防爆型，必須按照相關規定進行接線，以確保防爆性能；擰下接線盒端子蓋，通過電纜連接器將電纜連接到24VDC的兩端。按要求連接接地端子；擰緊接線盒端子蓋。
