磁翻板液位計 安裝
發布時間：2022-07-14 00:03:20
磁翻板液位計基于連接器原理工作。被測容器與磁性翻板液位計的測量主管形成連接結構，使容器內液體介質的液位高度與測量主管內的液位高度相同。因此，只要測量主管中的液位，就可以知道容器中介質的液位高度。為了實現磁性翻板液位計與容器之間的連接，可以采用各種安裝方法。

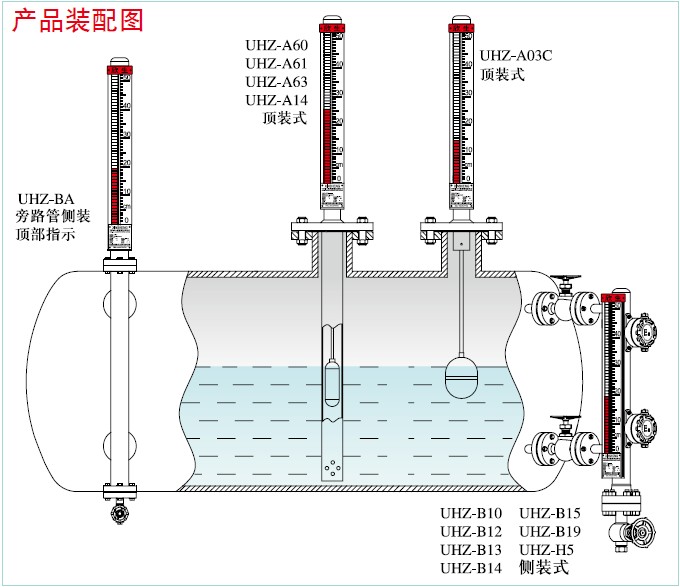

本文介紹了磁翻板液位計的幾種常見安裝方法，如下*常見的安裝方法是側對側安裝 側對側安裝，適用于在容器外側上下端有接口的容器的安裝。這種安裝方法一般在磁翻板液位計的連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配；磁性翻板液位計在安裝過程中必須垂直；磁性翻板液位計與容器連接法蘭之間通常增加一個閥門，用于在儀表故障維護或定期清洗時切斷介質通道；在調試過程中，先打開上鉛管閥門，然后緩慢打開下閥門，使介質順利進入測量主管，以防止浮子快速受到介質的沖擊而引起測量波動
介紹磁翻板液位計的幾種常見安裝方法
頂部安裝方法：在實際應用中，頂部安裝也是一種常見的方法。適用于測量地下儲罐中的液位，或容器不適合側開，或容器側裝所需的周圍空間過小，或測量的介質粘度較大。這些通常需要以頂部安裝的形式安裝，或安裝在容器底部 頂部安裝的磁性翻板液位計直接安裝在容器頂部。
它通過隨液位上下浮動球來測量液位，并通過連桿驅動磁性浮動球上下移動，以驅動外部磁性指示器內的小活門翻轉。安裝時，磁翻板液位計的保護管和主管必須保持垂直；連桿必須筆直插入，不得彎曲，主管的傾斜度必須小于3°。如果安裝高度達到4至5米，建議在兩側增加固定電纜，以確保儀表在振動、碰撞、大風天氣等惡劣環境中不會損壞。頂部安裝的磁性翻板液位計與罐體之間的連接部分通常配備DN80或DN100法蘭連接。
如果您覺得堅固性不夠，也可以根據實際情況選擇較大的連接法蘭 III.軟管隔離安裝方法 對于一些振動較大的場合，不適合直接安裝磁性翻板液位計，可以使用軟管隔離進行安裝。將磁性翻板液位計安裝在與附近容器隔離的可靠裝置上，然后使用軟管將磁性翻板液位計的過程接頭小管與容器的接口連接，為了達到減振的目的，并且不會影響磁性翻板液位計的正常測量
介紹磁性翻板液位計的幾種常見安裝方法
其他安裝方法 根據不同的工作條件，
磁性翻板液位計也有頂部和底部安裝方法，側頂安裝方法和其他安裝方法。具體的安裝方法需要根據容器的不同開啟方式和允許開啟的部位來選擇。
