磁致伸縮傳感器工作原理接線方式及故障處理方

發布時間：2022-07-15 00:10:13

隨著科學技術的飛速發展，****已**應用于各個行業。磁致伸縮液位計是****的產物，應用于各種儲罐的液位測量。這種液位計適用于各種儲罐的液位測量。它具有精度高、環境適應性強、安裝方便等特點。因此，它**應用于石油、化工等行業的液位測量領域。它逐漸取代了其他傳統傳感器，成為液位測量的精品.

在中石油、中石化等各種工業場合的儲液罐中，對儲液罐中液體的測量大多是通過手動爬罐和投尺來實現的。這種測量方法不僅勞動強度高，而且存在不安全因素，不能保證準確性。電容擴散硅壓力計在一些地方使用，但尚未得到**應用。

磁致伸縮液位計可靠性強，采用波導原理，無機械活動部件，因此無摩擦，不與測量介質接觸，使用壽命更長。在工作中，通過測量開始脈沖和結束脈沖的時間來確定測量的位移，因此測量精度高，分辨率優于0.01%F.S.，這是其他傳感器難以實現的。磁致伸縮液位計具有高防爆性能、本質安全、防爆、使用安全等特點，特別適用于化工原料和易燃液體的測量。

測量時無需打開罐蓋，避免了手動測量的不安全性同時，磁致伸縮液位計易于安裝和維護：一般通過罐頂現有管口安裝，特別適合安裝地下儲罐和已投運的儲罐，安裝過程中不影響正常生產。二次儀表采用標準輸出信號，便于微機處理信號，易于實現聯網工作，提高了整個測量系統的自動化程度，便于系統的自動化。關注飛卓科技，致力于客戶**化建設！

磁致伸縮傳感器接線方法

（一）模擬信號輸出方式

1、直接電纜出線接線方式

傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

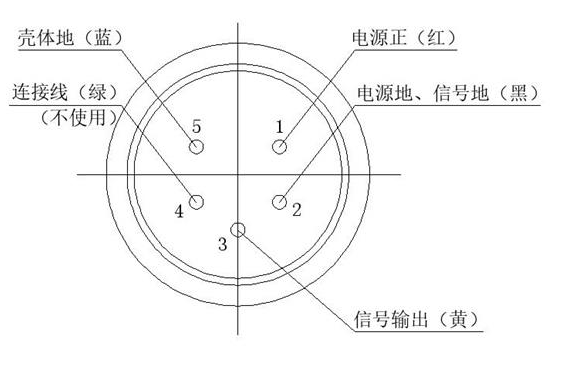

2、航空插頭連接

具體接線方式如圖所示

航空插頭連接

接線方法：

（二）模擬信號輸出方式：

1、直接電纜出線接線方式

傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

2、航空插頭連接

航空插頭連接

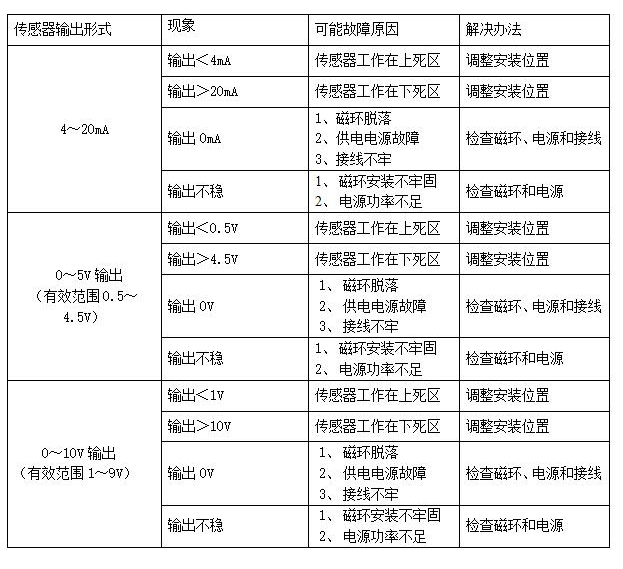

磁致伸縮傳感器故障處理方法

磁致伸縮傳感器應用領域

磁致伸縮傳感器主要應用于要求測量精度高、使用環境較惡劣的位移和液位測量系統中。具有精度高、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、環境適應性強等特點。它的輸出信號是一個真正的**位置輸出，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，因此不必像其它液位傳感器一樣需要定期重標和維護；正是因為它的輸出信號為**值，所以即使電源中斷重新接通也不會對數據接收構成問題，更無須重新歸回零位。

磁致伸縮位移傳感器與其它液位變送器或液位計相比有明顯的優勢，它可**應用于石油、化工、制藥、食品、飲料等行業，對各種液罐的液位進行計量和控制。作為位移傳感器，它不但可以測量運動物體的直線位移，而且還可同時給出運動物體的速度模擬信號。
