磁翻板液位計，磁翻柱液位計，翻板液位計
發布時間：2022-08-26 00:04:42
JSML-UHZ
磁翻板液位計是以磁懸浮為測量元件，磁鋼驅動列顯示，無能量。本系列磁性液位計能高度密封、防泄漏和適應高壓、高溫、腐蝕條件下的液位測量，具有可靠的安全性，彌補了玻璃板（管）液位計指示清晰易碎的不足，不受高低溫度變化的影響，不需要多組液位儀表組合使用。
特別是現場指導部分，由于不直接接觸液體介質，對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更有利。此，它比傳統的玻璃管板液位計更可靠、安全、**、實用。適用于低溫到高溫、真空到高壓等環境，可用于各種塔、罐、球罐及鍋爐等設備的液位檢測，**應用于電力、石油、化工、冶金、生態環境保護、造船、建筑、食品等行業生產過程中的液位測量和控制。

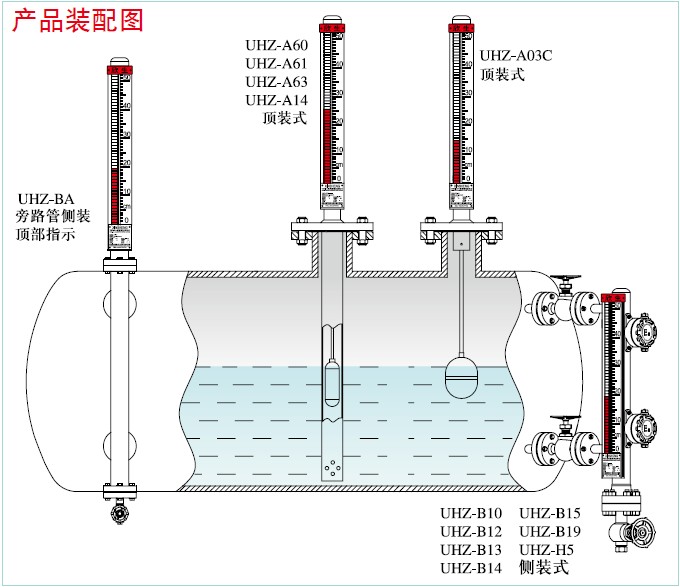

磁浮子液位計配有上、下限開關輸出，可實現遠程報警和限位控制。磁浮子液位計配有變送器，可實現液位的遠距離指示、檢測和控制。根據集裝箱的位置，可提供側面裝載、底部裝載和頂部裝載。根據工作介質的不同，提供不銹鋼、R-PP、U-PVC、不銹鋼襯里聚四氟乙烯防腐材料。
磁翻板液位計的工作原理:根據浮力原理和磁耦合效應，研制了磁翻板液位計。被測容器內液位升降時，液位計主管中的浮子也隨之升降，浮子中的永磁體通過磁耦合傳遞給現場指示器，驅動紅白轉柱翻轉180，液位上升時，轉柱由白變紅，液位下降時，由紅變白，指示器的紅白邊界為容器內介質液位的實際高度，從而實現液位的指示。在指示器的左側帶有醒目的刻度，使指示的高低更加清晰。

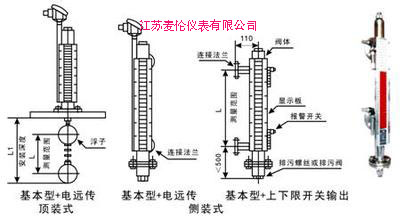

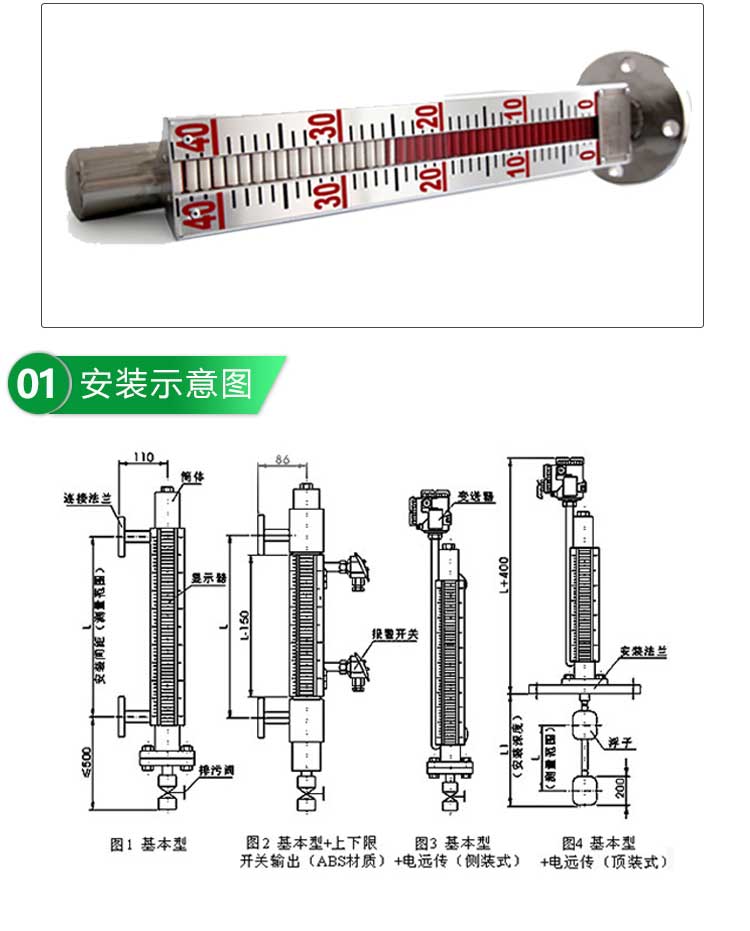

磁翻板液位計的結構如下圖所示：
磁翻板液位計的主要技術指標。范圍（mm）:300~19000;中等密度（g/cm3）:0.5~2。Medium viscosity: ≤ 0.02Pa.S.工作溫度:-40 ~ 350.壓力等級（MPa）:≤32Measurement accuracy (mm): ≤ ± 10.、安裝:側裝、頂裝、底裝。
防護等級:IP65;防爆等級:IbI ICT 4（本質安全型）,dIIBT4（防爆型）。傳輸方式:4~20mA或開關量。接口法蘭:PN4.0DN25HG20593（側裝）。PN1.0DN100HG20593（頂裝、底裝），可根據用戶需要定制。
注：當液位計安全受到環境影響時，訂貨時應明確說明L1《300的空間位置。
