鍋爐雙色液位計概述

　　本廠生產的石英玻璃管液位計系列，全部采用二氧化硅石英玻璃管，由于它的物理特性和光學功能較普通玻璃管的功能更加優越，使其**用于測量工業設備中的各種罐、塔、糟、葙內介質的液位測量，尤其適用于高溫、高壓和各種特殊溶液的液位位置。

　　工作原理

　　UHC-GZS型雙色石英玻璃管液位計按JB/T4268-1999標準精心設計，是利用光學折射原理設計的一件新型液位儀表，通過連通器的作用將介質引入石英管內，當光線透過不同的介質時，方向發生了改變，使液位計測量管中的有液部分顯示綠色，無液部分顯示紅色，并通過液位的變化自動連續的跟蹤液位的變化，給生產操作提供了諸多的方便。

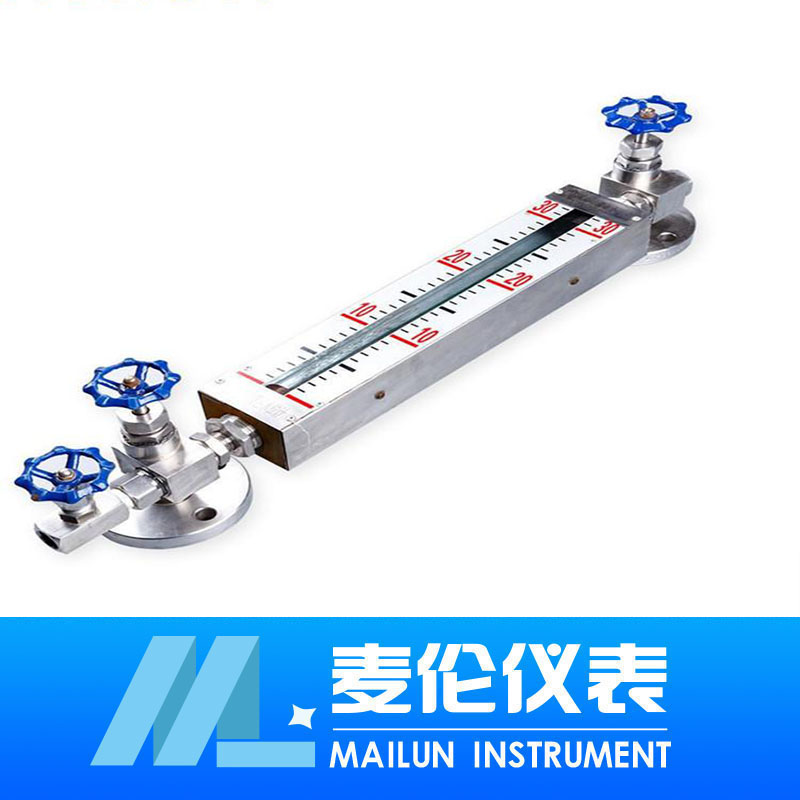

　　水位表由上閥（汽閥）、下閥（水閥）、表體、排污閥、平衡管等組成。上閥和下閥除手動全開和全閉外，由于閥體內部設有閥座和珠一枚，當石英管因意外損壞時，鋼珠在高壓的汽水沖擊下，高速頂向閥座，自動關閉表體的上下通道，直至手動關閉上、下閥為止。

　　雙色石英管液位計主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。它比原HY-UGSX雙色石英管液位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它克服了原產品在弱自然光下必須帶電源的缺點，且它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。它是二十一世紀專為鍋爐行業設計的新一代的液位配套儀表。

　　雙色石英管液位計是利用光在不同介質中呈現不同折射率和反射特性，并借助于濾色片使液相呈綠色，氣相呈紅色的雙色顯示，氣液分界面極為清晰。

　　


產品特點

　　雙色顯示，色澤鮮艷，清晰；可視范圍大，電視監控效果好；儀表兩端密封性能好；耐高溫、高壓、抗腐能力強；儀表內自帶閉鎖；安全可靠；范圍大、口徑大、流速快；安裝維修方便敏捷，具有液視功能。

　　技術參數

　　技術指標：

　　測量范圍(安裝中心距)：300、350、440、500······2000mm

　　可視高度：100、150、240、300······1800mm

　　被測介質工作壓力： 1.6，2.5，4.0，6.4MPa

　　工作溫度：-10℃~+450℃

　　伴熱蒸汽壓力：≤0.6MPa

　　蒸汽夾套尺寸：G1/2″外螺紋

　　觀察距離：15M(自然光)50M(附照明)

　　顯示色標：水相綠色、氣相紅色

　　照明燈：36V AC 6W

　　接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。

　　使用說明：

　　1、水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。

　　2、在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。

　　3、當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。

　　使用和維護：

　　1、包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。

　　2、水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。

　　3、水位計必須垂直安裝，其垂直偏差度應小于3°。

　　4、水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。

　　5、根據介質情況，應定期對本體管進行清洗，清除管內的雜物。

　　訂貨須知：

　　1、型號規格

　　2、測量范圍(中心距L)

　　3、工作壓力

　　4、工作溫度

　　5、材質要求

　　6、法蘭標準鍋爐液位計廠家
