磁翻板遠傳液位計二線制4-20mA能傳多遠

發布時間：2021-05-10 01:14:09

該磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。

工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、適用于粘度較大的液體介質
3、顯示器的觀察方向可任意改變
4、其他特點和UFZ特點相同。

電遠傳磁翻板液位計選用須知:
1、防腐型公稱壓力≤1.0MPa。
2、液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移到實際值)。
3、液位計測量范圍不超過10米，否則影響液位計的穩定可靠、牢度等。
4、安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
電遠傳磁翻板液位計安裝使用和維護:
1、液位計護導管和主體導管必須保持垂直
2、連桿不能彎曲，必須挺直插入
我們知道所有的信號傳輸，無論是有線傳輸還是無線傳輸，遠距離的傳輸必然會產生衰減，當二線制4-20mA電流傳送信號在儀表供電電源低至一定程度或導線電阻大到一定程度時，將產生誤差。因此，二線制4-20mA輸出方式的傳輸距離決定于以下參數：負載電阻RL、連接導線的電阻r、供電電壓VO及其波動范圍V。

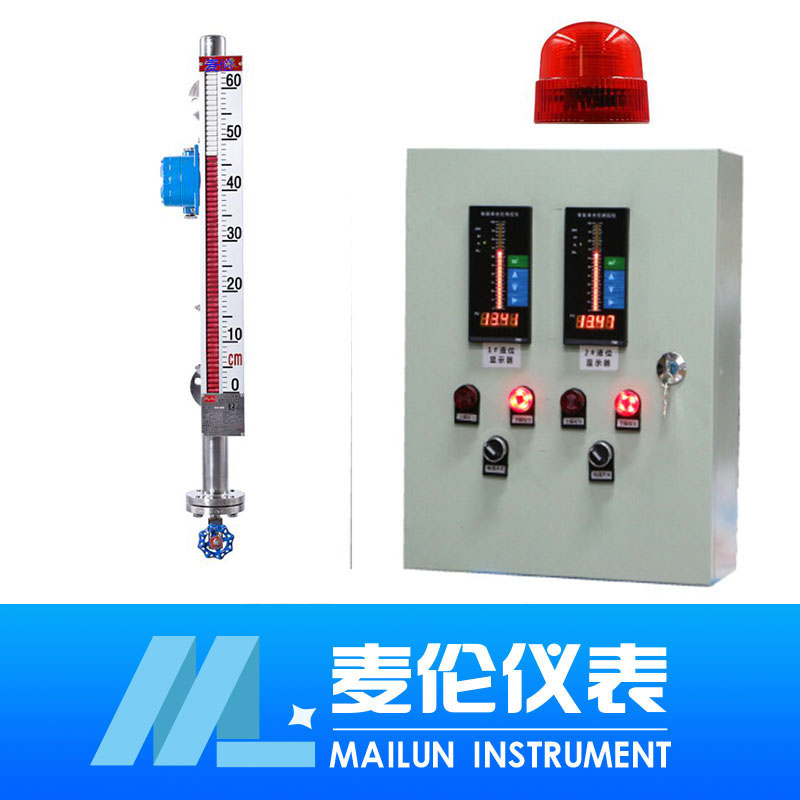

4-20mA遠傳磁翻板液位計
假設儀表的*大輸出電流為Imax，儀表能維持*大工作電流時的*低供電電壓為Vmin，RL=250Ω，
VO=24V，
電源允許波動V=24*5%=1.2V
Imax=20mA=0.02A
*低供電電壓Vmin由于各種型號儀表不同，在此，取16.28V（大多數儀表的平均值）。
即Vmin=16.28≤24-1.2-0.02(250 r)
則連接導線的電阻 r=24-1.2-16.28/0.02-250=76Ω

磁翻板液位計連接電線用的是銅線，其截面大多選擇S=1.5 mm2和S=0.8 mm2的居多，根據《電工手冊》中的數據，銅線在75的電阻系數為ρ=0.0217Ω.mm2/m
根據L=S*r/ρ,就可以計算出銅導線的*大長度，也即傳輸的*遠距離
A、 S=1.5 mm2的導線，L=1.5*76/0.0217=5253米
B、 S=0.8 mm2的導線，L=0.8*76/0.0217=2801米
由于往返是兩根線，故上述結果應除以2，即
A、S=1.5 mm2的導線，L=5253.5/2=2626米
B、S=0.8 mm2的導線，L=2801.8/2=1400米

在實際應用中決定導線的真實長度要比計算值略低，當然如果需要提高傳輸距離，可以增大電線的線徑或者減少電線電阻。
無論是磁翻板液位計，還是其他類型的液位計，包括各種物位控制開關，比如液位開關也普遍采用二線制4-20mA輸出方式傳送開關信號，只是此時往往把電流控制在略小于4mA和略大于20mA這兩個電流值分別作為“閉”或“合”兩種開關信號。江蘇麥倫儀表有限公司產生的磁翻板液位計等液位儀表產品可以根用戶的需要提供多種輸出信號，其中二線制4-20mA輸出方式在其實際**應用中，完全能達到上述理論的傳輸距離。
二線制的4-20mA信號輸出是目前工業測量現場非常普遍在使用的信號傳輸方式，比如過程儀表現場測量中的物位、壓力、溫度、流量、角度參數值都可以通過這種方式進行傳輸。遠傳磁翻板液位計變送器一般情況之下也是采用的這種方式，它是將現場液位高度通過4~20mA電流來模擬傳輸至控制中心，即變送器將具體液位量值轉換成模擬量電信號傳輸到遠處控制室或顯示設備上。由于4~20mA作為信號傳輸的優勢，在工業上420mA電流來傳輸模擬量已經被**采用半個多世紀。那么在磁翻板液位計上采用二線制4-20mA信號輸出方式進行傳輸距離到底有多遠呢？
江蘇麥倫儀表有限公司生產的電遠傳磁翻板液位計是應需集中控制而開發的另一種側裝/頂裝(底裝)型產品,具有現場指示清晰又能遠傳控制等優點.該產品能**應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。
電遠傳磁翻板液位計主要技術指標：

磁翻板液位計技術要求
   測量范圍：0～5000mm
   準確度： ±10mm ±16mm
   翻柱直徑：10mm，16mm
   公稱壓力：2.5MPa
   介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
   介質溫度：-20～ 350
   接液材質：不銹鋼304/316/316L及PP材質
   介質粘度：≤2.0Pa.s
   環境振動：頻率≤25Hz振幅≤0.5mm
   跟隨速茺：≤0.05m/s
   法蘭標準：HG20592～20635-97
   報警器、遠傳裝置：技術參數和UHZ-25系列相同。
