水位報警器設計電路圖這種水位報警器可以在水槽中水位滿槽時及時發出報警聲。
電路中晶體管振蕩器產生的方波信號經探頭送入水中。探頭壽命很長，因為沒有電解腐蝕。

整個電路由晶體管多諧振蕩器、放大器和報警電路構成。多諧振蕩器以方波信號的形式從T2集電極輸出音頻頻率，經C4送到水槽頂部的兩個探頭之一。
另一探頭經C5連接至放大器T3。當水槽儲水滿槽后．振蕩器輸出的音頻頻率從探頭處在水槽中擴散．并被男一探頭接收．
經C5由T3放大后傳送至報警部分。報警部分的T4和T5將信號進一步放大，驅動晶體管T6，使蜂鳴器發出警報，同時點亮指示燈LED1。當水槽空時，蜂鳴器不叫，指示燈LED1也不發光。總之．當兩個探頭被水或導電性的液位短路后．蜂鳴器就會發出警報聲。電路可安裝在普通PCB板上，并封入適當的盒內。用粗導線制成兩只探頭，并固定在水槽頂部，使水槽中注滿水后探頭能接觸到水面。



     水位報警器設計電路圖

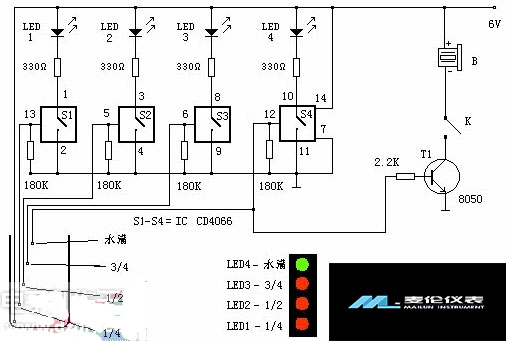

該電路由一片四雙向模擬開關集成電路CD4066為核心構成。每個電路內部有四個獨立的能控制數字或模擬信號傳送的開關。當水箱無水時，由于180K電阻的作用，使四個開關的控制端為低電平，開關斷開，LED不發光。
隨著水位的增加，由于水的導電特性，使得IC的13腳為高電平，S1接通，LED1點亮。當水位逐漸增加時，LED依次發光指示水位。水滿時，LED4發光，顯示水滿。同時T1導通，B發出報警聲，提示水已滿。
不需要報警聲時，斷開開關K即可。

電路元件取值參考電路圖，三極管T1在電路中充當蜂鳴報警器的電子開關，建議選擇放大倍數較大的8050等中功率管。音頻報警器B可根據實際情況及個人愛好選擇合適的都可以。



水位報警器設計電路圖

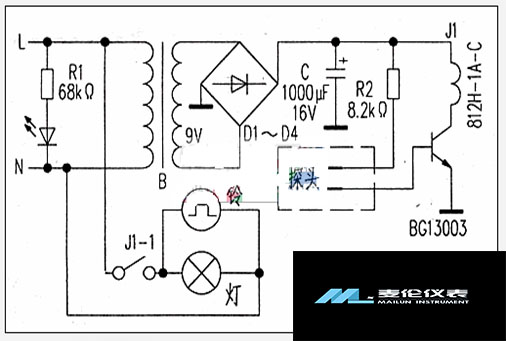

市電經變壓器B耦合到次級，經整流、濾波后，電容C二端產生12v的直流電壓。此電壓通過繼電器線圈加到三極管集電極上。
三極管基極電壓受水位探頭控制，探頭沒接觸到水時，電壓加不到基極上，三極管不導通繼電器不吸合，不會報警。一旦蓄水池溢水，探頭浸泡在水里，R2上的電壓通過水的電阻，加到三極管的基極（偏置電阻=R2+水阻）使三極管導通，繼電器J、觸點J1—1吸臺，開始報警。探頭用二根導線焊在間距5mm的銅箔上。探頭放在地溝里，不用放到底，因底部太潮濕，會誤報。三極管可用其他小功率硅管。
