磁翻板液位計工作原理和特點

發(fā)布時間：2021-05-15 00:51:41

磁翻板液位計的工作原理磁翻板液位是根據連通器原理、阿基米德浮力原理和磁性耦合作用原理工作的，其連接法蘭分別與容器的上、下引管法蘭相連接,形成連通器，使容器和浮筒內的液位相等。當容器內的液位上下浮動時，浮筒內的磁浮子也隨之上下浮動，當液體上升時，磁浮子上

移，

磁浮子內的磁鋼通過磁耦合

傳遞到翻板指示器，驅動紅、白雙色小磁翻板轉動180°，即由白色翻動變成紅色；反之，當液位下降時，雙色小磁翻板由紅色翻動變成白色，紅色小磁翻板和白色小磁翻板的分界處即為容器內介質液位的實際高度，同時在面板標尺上可讀得液位高度，浮筒底部的排污閥在清洗或調試時使用。

遠傳型磁翻板液位計也是應用了磁性耦合作用原理，通過加裝在浮筒外的遠傳變送器（干簧管變送器）中的干簧管受磁浮子磁場的吸合來實現遠傳電路的電阻變化，依次經過處理后輸出一個隨磁浮子高度線性變化的4~20mA直流電流信號，上傳到PLC或DCS。

磁翻板液位計的特點磁翻板液位計具有：結構簡單、安裝方便、維護方便、密封性好、安全性高、可靠性高、較高的測量精度、測量范圍大和就地讀數清晰直觀等優(yōu)點

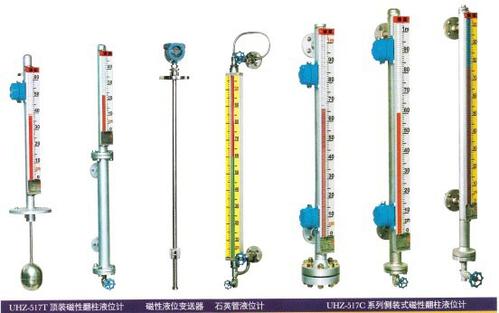

磁翻板液位計的結構磁翻板液位計主要由浮筒、翻板指示器（由紅、白雙色小磁翻板和標尺組成）、磁浮子、連接法蘭、底部法蘭和排污閥等組成標準型的磁翻板液位計，另外，可通過在浮筒外加裝遠傳變送器（干簧管變送器），構成可以實現測量數據輸出的遠傳型磁翻板液位計。
