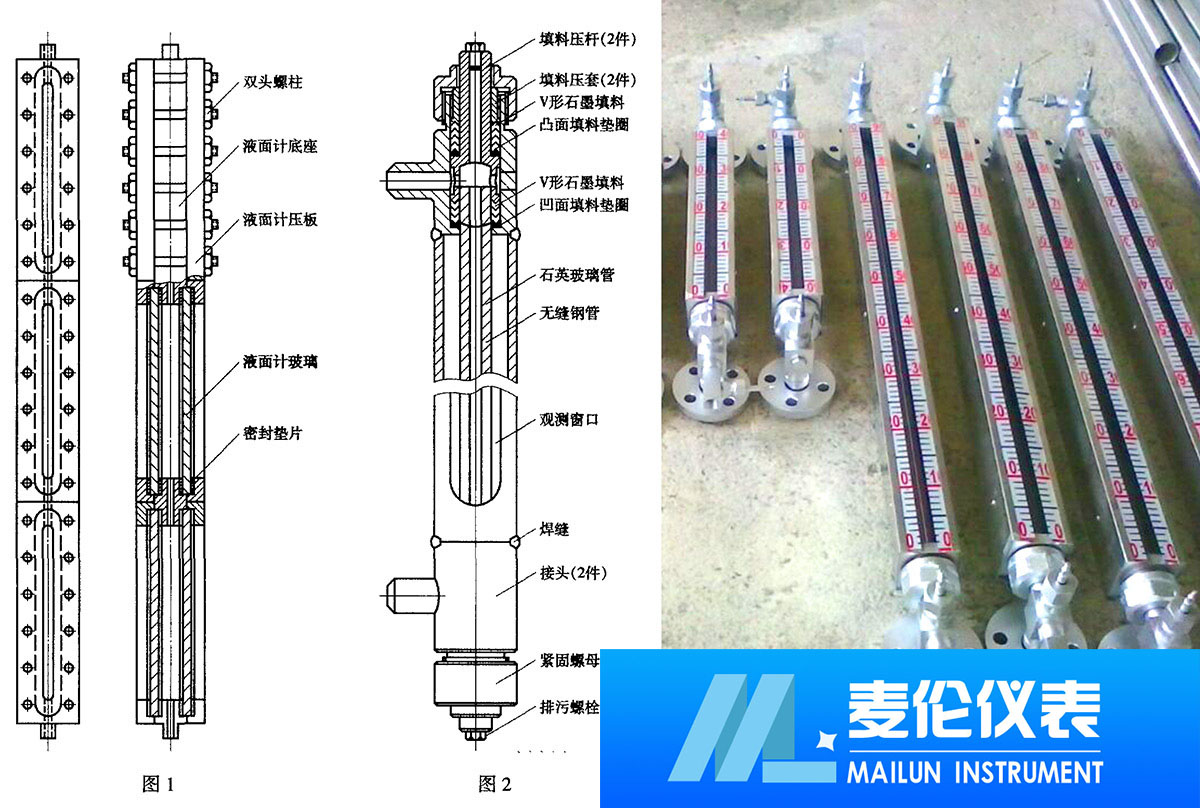

針對上述玻璃板液位計存在的缺陷，重新設計液位計結構，使用一條規格為西φ24mm×φ8mm×φ875mm的石英玻璃管液位計替代原來的液位計玻璃板，將玻璃液位計改造為石英玻璃液位計(圖2)。制作液位計時按照測量好的尺寸將無縫鋼管與上下兩接頭焊接好，依次裝入凹面填料墊圈、V型石墨填料、石英玻璃管、填料壓桿、凸面填料墊圈、v型石墨填料、填料壓套，*后適當旋緊緊固螺母完成裝配。改造后的液位計具有以下優點：(1)透光性好、觀測窗口無盲區。(2)結構簡單、檢修便捷。更換填料或石英玻璃管時只需松開一側的緊固螺母，依次拆下各部件即可。清洗石英玻璃管時只需拆下排污螺栓即可。

        自投用以來這種液位計的使用效果不理想，主要存在以下缺陷：液面計玻璃透光性差、不易觀察水位。液面計的觀察窗口存在觀測盲區。當高加水位處在上、下兩件壓板對接區域時，視線受到阻擋無法觀測到水位。容易泄漏、維修不便。由于玻璃板液位計密封性不好，使用幾個月就會出現泄漏點，無論哪個部位泄漏都要將整套液位計拆下更換全部玻璃板和密封墊片。安裝時緊螺母要從中間起，以對角線形式交錯進行，用力要均勻，每次緊螺母力矩不可過大，螺釘不宜擰得太緊。這些檢修工序繁瑣，造成檢修時間長，維護費用高，影響了高加的連續正常運行。


       在測量加熱水的工作現場，傳統上一般選用玻璃板液位計進行測量，但是玻璃板液位計存在以下的缺點：透光性差、存在觀測盲區、容易泄漏等問題，如何克服此類缺陷，提高了高壓加熱器水鏡的可靠性、安全性，有沒有一種更好的升級方案呢。本文介紹的這種石英玻璃管液位計就屬于此類安全性與功能性更強的玻璃板液位計替代產品，UGD系列單色石英玻璃管液位計是集玻璃管液位計彩色石英管液位計和板式液位計以及鍋爐水位計多重優點于一身的新型的液位計。（克服了原玻璃管液位計怕碎、不堅固、不安全、不耐壓、顯示不清楚、使用溫度低的弱點）。它在一定程度上能替代高溫玻璃板液位計和高壓、小比重磁翻柱液位計和無盲區液位計。且比同樣特性的液位計價格低廉，成為目前市場關注熱點。
