不要將傳感器安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不要將傳感器距離罐壁太近安裝，*佳安裝位置在容器半徑的1/2處。若傳感器安裝在接管上，必須從接管將天線伸出來。喇叭口天線伸出接管至少10mm。棒式天線接管長度*大100或250mm。接管直徑*小250mm。可以采取加大接管直徑的方法，以減少由于接管產生的干擾回波。關于導波管天線：為在管道中進行測量，導波管內壁一定要光滑，下面開口的導波管須達*低液位。由于雷達信號的極化，傳感器的類型牌要對準導波管開孔的軸線，只有在這個方向上，才能保證穩定可靠的測量。

   導波雷達物位計安裝前準備確保在過程連接的正下方?jīng)]有任何干擾體存在；預留足夠的安裝空間；避免對信號轉換器的強烈日照，如有必要，請安裝防護罩；避免強烈震動的安裝場合；可以在同一容器上安裝多臺導波雷達物位計；

   導波雷達物位計安裝指導在整個量程內確保纜或桿不要接觸到內部障礙物，因此安裝時應盡可能避開罐內設施， 如：人梯、限位開關、加熱設備、支架等。另外須注意纜或桿不得與加料料流相交。
安裝導波雷達物位計時還要注意：*高料位不得進入儀表的測量盲區，儀表距罐壁必須保持一定的距離，儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時，儀表必須接大地。

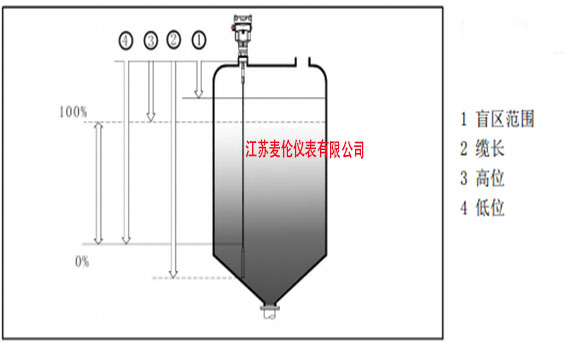

導波雷達物位計安裝要求圖例說明

    推薦的安裝位置盡量遠離出料口和進料口建議安裝在罐體直徑的 1/4…1/6 處探頭距離罐壁*小距離不小于 300mm探頭距罐內障礙物*小距離不小于 300mm


      安裝時要避開進料口，以免產生虛假反射。盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線*近的1/3錐形發射區內有障礙裝置（因為障礙裝置越近，虛假反射信號越強）。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。要避免在有很強渦流的地方安裝。在攪拌或很強的化學反應等工況下，建議釆用導波管或旁通管方式安裝。
