小屏無紙記錄儀安裝方法：將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5～6.5）mm。用儀表所帶的安裝支架（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M4標準螺絲）。儀表表體安裝完畢后，即可進行信號線和電源線的連接。
小屏無紙記錄儀接線接線方法為防止觸電，請?jiān)诮泳€前確認供給電源已切斷。為防止火災，請使用雙重絕緣線（電源線建議使用截面積≥1mm²，絕緣600V 的導線；繼電器輸出接線需耐電壓性強，截面積≥0.5 mm²的導線）。在電源回路中請?jiān)O(shè)置空氣開關，將本表與總電源隔開。牢固地?cái)Q緊端子螺絲。擰緊力矩：0.5N.m（5kgf.cm）。在接好電源線后應接上電源檢查儀表是否正常，在此之前請勿連接信號線，待確認儀表能夠正常工作之后，斷開電源再進行信號線的連接。測量回路與電源回路需分開鋪設，測量對象*好不是干擾源，一旦無法避免，請將測量對象和測量回路絕緣，小屏無紙記錄儀并將測量對象接地。對于靜電產生的干擾，使用屏蔽線較好。對于電磁感應產生的干擾，將測量回路接線等距離密集絞接較好。如果將輸入接線與其他儀表并聯，會相互影響測量值。不得已需要并聯時需注意在運行中請不要開關其中一個儀表的電源，這樣會對其他儀表產生不良影響。熱電阻原理上不能并聯，電流信號原理上不能并聯。熱電偶輸入時請不要使用散熱效果好的粗線（建議使用截面積＜0.5mm²的線），注意盡量不要使外部氣溫變化（特別是附近排氣扇的開關會產生較大溫度變化）。鉑電阻輸入時每根引線電阻應小于 10?（引線阻值相同）。

2、端子說明

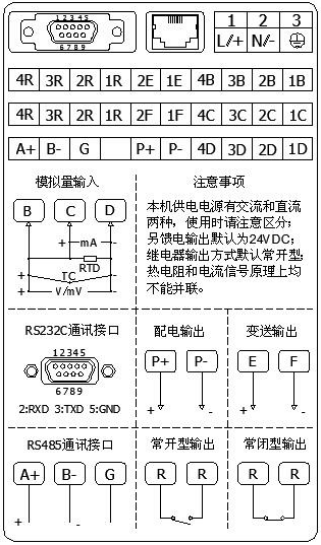

3、接線圖
