選擇測量模式: 測量模式分距離測量和物位測量。出廠默認為物位測量。
3、將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發(fā)射面到罐底 或池底的距離)

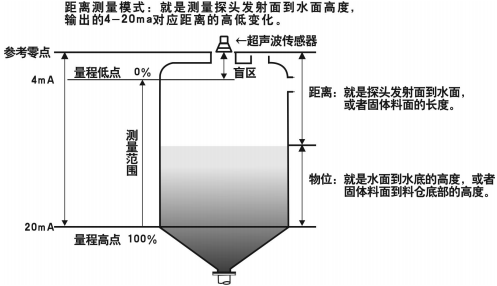

（1）距離測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖

（2）物位測量模式下，參考零點、量程高點、量程低點的位置參見附圖

量程低點: 參考平面到該位置的距離值。當量程低點高于參考平面時數值 為正，低于參考平面時數值為負。液位在該位置時輸出 4mA 電流。 量程高點: 參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
4、帶繼電器工作的:進入報警設置選項,設置三個參數: ①報警模式:選擇高位報警、低位報警或者關閉。 ②報警值:高位報警:液位高于報警值時報警 低位報警:液位低于報警值時報警 ③回差值: 回差值是為了防止測量誤差引起在報警點附近報警開關反 復跳動。高位報警狀態(tài):液位低于(報警值-回差值)時解除報警 低位報警狀態(tài):液位高于(報警值+回差值)時解除報警
5、探頭選擇、參數校正、算法選擇項請在**技術人員指導下進行設置。
6、設備安裝完畢，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。
7、建議：超聲波物位計在與變頻器、PLC等有干擾的設備連接時，電源部分要加隔離變壓器，信號部分要加信號隔離器，并做可靠接地處理。 信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管安裝， 或者是遠離動力線和電源線安裝，在沒有穿管安裝的前提下，距離動力線、電源線至少1米以上。
二、小盲區(qū)超聲波液位計安裝指南

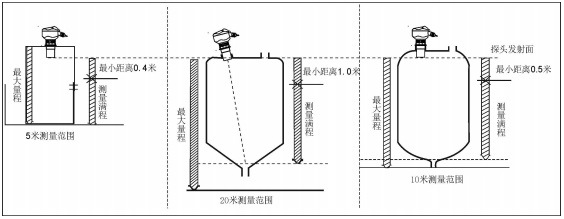

1、物位計安裝尺寸

2、安裝指南
