側裝式磁性液位計概況
側裝式磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表,它的主體材質為不銹鋼,可取代玻璃管液位計 。

它利用磁耦合原理,使液體介質和指示器完全隔離,對易燃,易爆和毒性介質液位檢測更加準確可靠.該液位計指示清晰,觀察方便,就地指示形式有紅白翻柱或翻球,浮標跟隨三種形式可選.

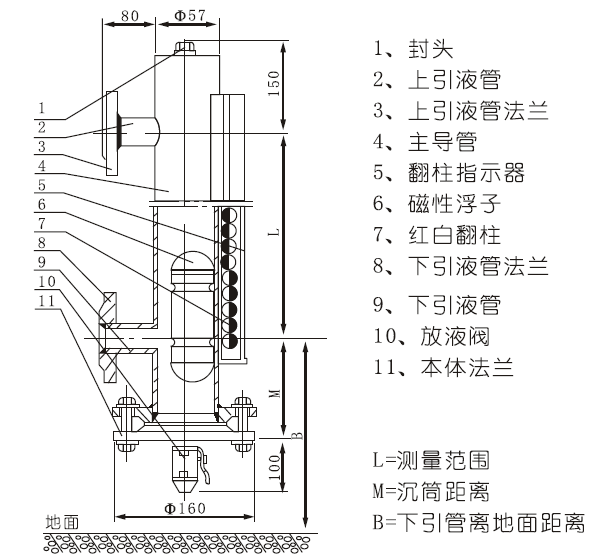

結構示意圖

一、概述

側裝式磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表，它的主體材質為不銹鋼，可取代玻璃管液位計。它利用磁耦合原理，使液體介質和指示器完全隔離，對易燃、易爆和毒性介質液位檢測更加準確可靠。該液位計指示清晰，觀察方便，就地指示形式有紅白翻柱或翻球，浮標跟隨三種形式可選。

二、工作原理

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時帶動浮球，并通過與之相連的連桿上、下的永磁鋼，經磁耦合傳遞到現場指示器，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅，白界位處為容器內介質液位的實際高度，從而實現液位指示。

三、技術參數

測量精度：±10mm(翻柱)

測量范圍：300mm~20000mm

介質密度：≥0.45g/cm3

介質溫度：≤0.02Pa.s(介質工作溫度下)

工作溫度：-20℃

工作壓力：1.0,1.6,2.5,4.0MPa

連接法蘭尺寸：DN20,DN25,DN40,DN50

出廠法蘭標準：HG20592~20635~2009

能承受蒸汽壓力：<0.6MPa

蒸汽接口尺寸：1/2”外螺紋
