側裝磁翻板液位計選用液位計控制器，其接觸容量采用電阻負載設計。如果使用非電阻或高速率負載，則應使用中間繼電器進行轉換。當液體介質含有懸浮雜質和親磁物質時，不適合使用液位計（因?yàn)檫@些雜質會導致卡阻），外形結構圖中的“L1”是側裝式液位計的“下沉距離”，用戶必須理解。該參數與介質密度有關。根據浮力原理，浮子組件的長度與介質密度有關。因此，在選擇和設計時必須考慮不同介質的不同L1。磁性翻板液位計的安裝、使用和維護11.磁性翻板液位計的安裝必須垂直，為確保浮球總成在主體內；管道可以上下運輸自由移動。*好在容器和液位計之間安裝截止閥，以清潔和維修液位計并切斷物料。液位計主管周?chē)辉试S有導向體，否則將直接影響液位計的正常工作。



       側裝磁翻板液位計的工作原理和安裝；在選擇側裝磁翻板液位計之前，我們將簡要介紹磁翻板柱液位計的工作原理。它有一個包含浮球的空腔，我們稱之為主管或外殼。通過法蘭或其他接口與容器形成連接器；這樣，腔體中的液位與容器中的液位相同，所以腔體中的浮球會隨著容器中液位的升降而升降；此時，我們看不到液位，所以我們?cè)诳涨煌獍惭b了一個翻轉柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在下沉液體和浮球的浮球部分的接合處安裝了磁鋼。

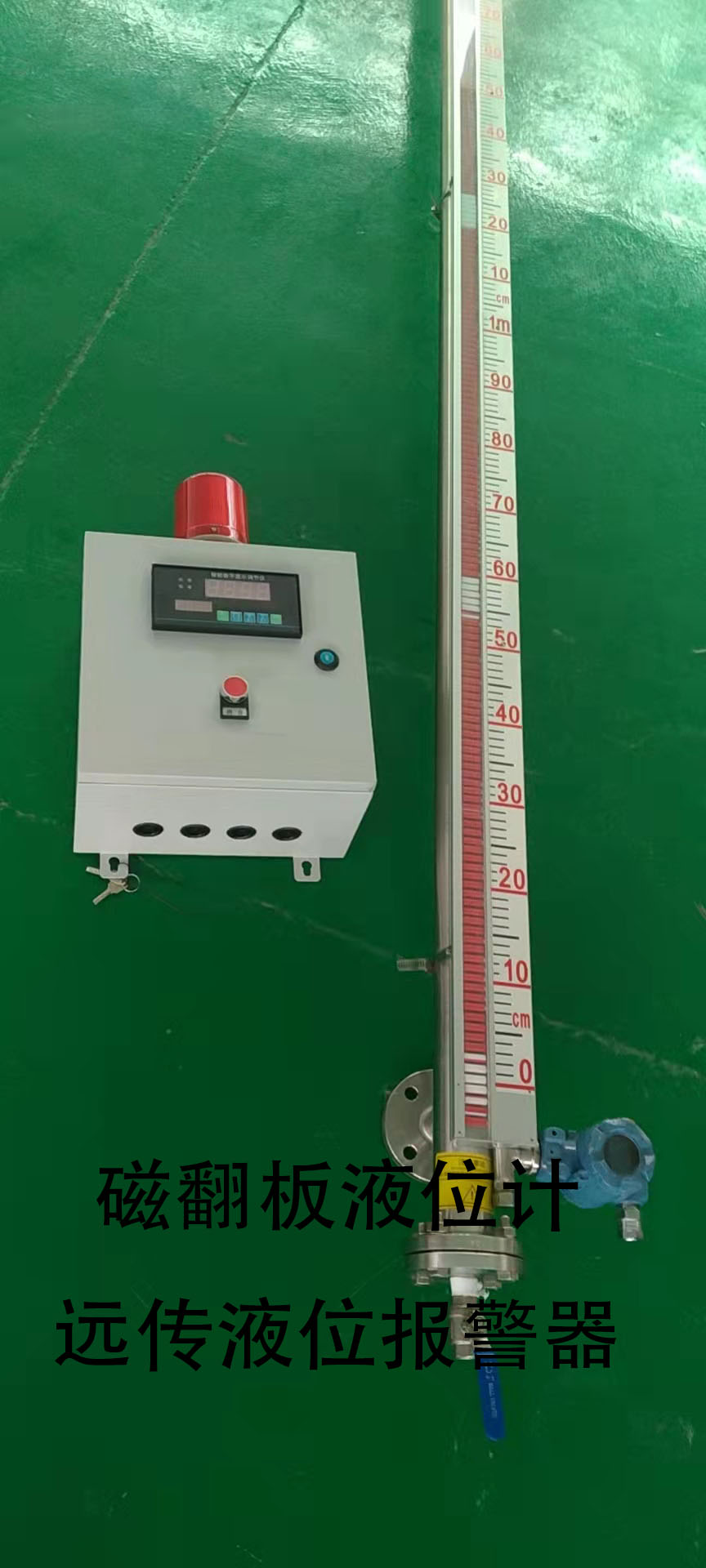

      當其與浮球隨液位升降時，其磁性通過殼體傳遞到翻轉柱顯示器，推動磁性翻轉柱旋轉180°；由于磁性翻轉柱是由兩個半圓柱體組成的圓柱體，旋轉180°后，朝向翻轉柱顯示器外側的紅色和白磁性翻轉柱的顏色將發生變化（液位以下紅色和白液位以上紅色），兩種顏色的交界處為液位高度；控制型在磁翻板液位計的基礎上增加了一個磁控開關。在監控液位時，可利用磁控開關信號控制或報警液位；遠傳型在磁翻板液位計的基礎上增加了一個4~20mA的傳輸傳感器。現場監測液位時，液位的變化通過傳輸傳感器、電纜和儀表傳輸?shù)娇刂剖遥瑢?shí)現遠程監控。安裝方式有側裝和頂裝兩種，機身下端密封。排污閥可根據需要安裝。連接法蘭可定制，指示器由磁性色片組成。


       側裝磁翻板液位計當體管內的磁浮球隨液位上升時，色片翻轉顯示液位高度。閥體管道上還可安裝磁性開關或遠程變送器，以輸出開關信號或模擬信號。在側面安裝的液位和被測容器的上下分液管之間安裝一個截止閥，以打開或組裝液位計。另一方面，保持液位也很方便。當上、下截止閥關閉時，打開液位計底部排污法蘭或拆除排污螺絲，注入清水清洗液位計主體。當測量M／圓周 磁翻液位計大于3m時，有必要考慮增加中間加強凸緣（或爬升）作為固定支撐腳并增加強度。配套遠傳液位計蓋變與二次儀表連接的芯線截面積應大于0。當與交流電源并聯敷設時，應保持至少20cm的距離。*好通過鐵管和屏蔽雙芯電纜分開敷設。屏蔽層只能在一端接地。





        液位計安裝后，需要用磁鋼進行校正。引導“營業額”列一次，使其在零下顯示紅色，在零上顯示白顏色。液位計投入運行時，應先打開下部導液管閥門，使液體介質順利進入主管，以避免由于液體介質隨浮球組件快速上升而導致磁翻板出現黑心故障或隨機翻轉（如果出現這種現象，可在液位穩定后用磁鋼進行校正）。因此，為了在運輸過程中不損壞浮球總成，應在出廠前將浮球總成從小液位計的主管中取出。側裝磁翻板液位計安裝完成后，打開底部排污法蘭，然后將浮球組件重新安裝到主體管道中。請注意，浮球組件的重型端向上，不能倒置。根據介質情況，定期打開排污法蘭，清理主管內沉淀物。
