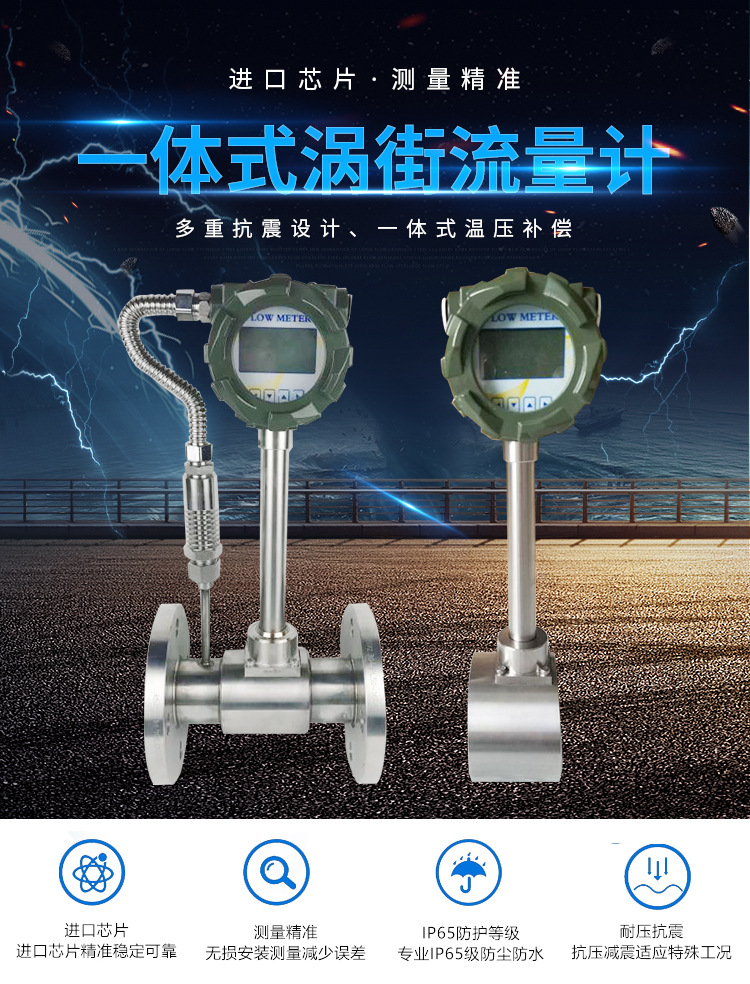

渦街式蒸汽流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電



應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量?jī)x表。
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
防護等級 IP65


渦街式蒸汽流量計技術參數：

采用標準		Q/320831AHH003-2004  JB/T6807-93
測量介質：		氣體、液體、蒸氣
口徑規格	法蘭卡裝式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	法蘭連接式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	插入式口徑選擇	300，400，500，600，800，1000
流量測量范圍	正常測量流速范圍	雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s
	正常測量流速范圍	液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3
測量精度		1.0級或1.5級
被測介質溫度		常溫–25℃～100℃
		高溫–25℃～150℃  -25℃～250℃
輸出信號		4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出
儀表使用環境		溫度:-25℃～+55℃  濕度:5～90%
材質		不銹鋼，鋁合金
電源		DC24V或鋰電池3.6V
防爆等級		Exd ⅡBT4
防護等級		IP65
