法蘭差壓液位變送器
法蘭差壓液位變送器概述法蘭差壓液位變送器結構上是由TX305DP系列差壓變送器和焊接安裝的液位法蘭組成。作用在高壓側的壓力，首先經過液位法蘭上膜片和填充液，再經變送器本體，*后到測量傳···
訂購熱線：181-5507-8261

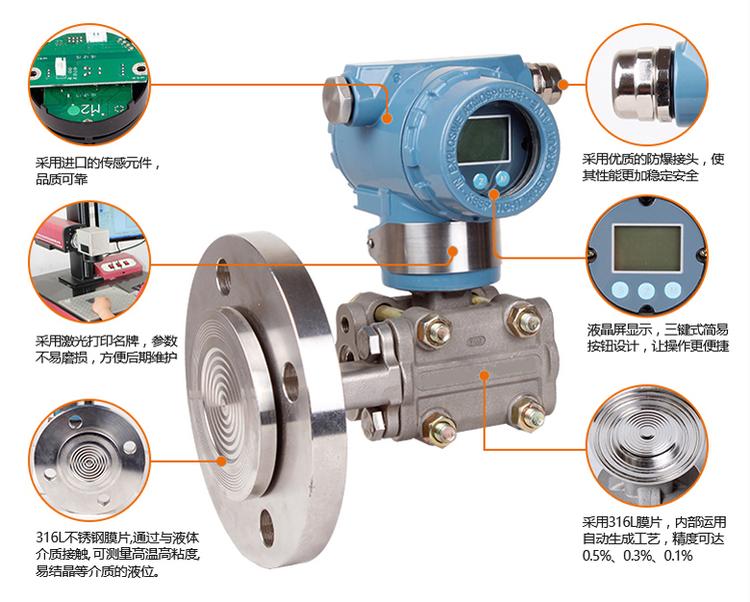

法蘭差壓液位變送器結構上是由TX305DP系列差壓變送器和焊接安裝的液位法蘭組成。作用在高壓側的壓力，首先經過液位法蘭上膜片和填充液，再經變送器本體，*后到測量傳感器的高壓側。
T法蘭差壓液位變送器主要應用于測量罐體液位，然后將其轉變成4～20mADC/HART電流信號輸出。
二、法蘭差壓液位變送器規格參數
1、性能指標
測量對象 粘稠的、溫度較高的液體。
2、量程范圍
| 量程代碼 | *小量程 | *大量程 | 額定壓力（*大值） |
| LT4 | 1kPa | 6kPa | 液位法蘭的額定壓力 |
| LT5 | 4kPa | 40kPa | |
| LT6 | 25kPa | 250kPa | |
| LT7 | 200kPa | 3MPa |
3、測量膜盒：不銹鋼316L
4、測量膜片：不銹鋼316L、哈氏合金C、鉭膜片、FEP、PFA、PTFE覆膜。
5、過程法蘭：不銹鋼304
6、填充液：硅油、氟油
7、密封圈：丁腈橡膠（NBR）、氟橡膠（FKM）、聚四氟乙烯（PTFE）
8、變送器外殼 鋁合金材質，外表噴涂環氧樹脂
9、外殼密封圈 丁腈橡膠（NBR）
10、電氣連接 M20×1.5電纜密封扣，接線端子適用于0.5mm2～2.5mm²的導線。
11、過程連接 壓力連接：法蘭直接安裝，法蘭規格見選型表。
12、低壓側壓力容室上有NPT1/4內螺紋，連接附件見選型表。
13、重量：DN50/2" 約7kg～10kg；DN80/3" 約8kg～11kg；DN100/4" 約9kg～12kg
14、外殼防護等級 IP67

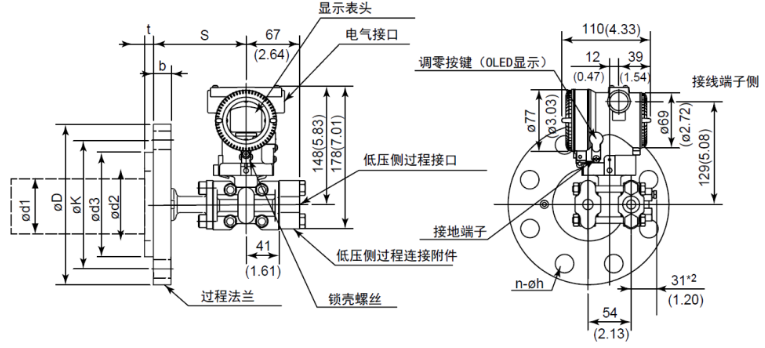

三、外形尺寸
