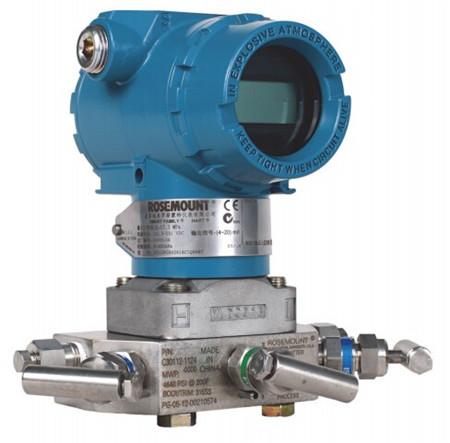

差壓變送器
一、差壓變送器工作原理差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正···
訂購熱線：181-5507-8261
一、差壓變送器工作原理
差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，*大位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制（4~20）mA DC輸出信號。

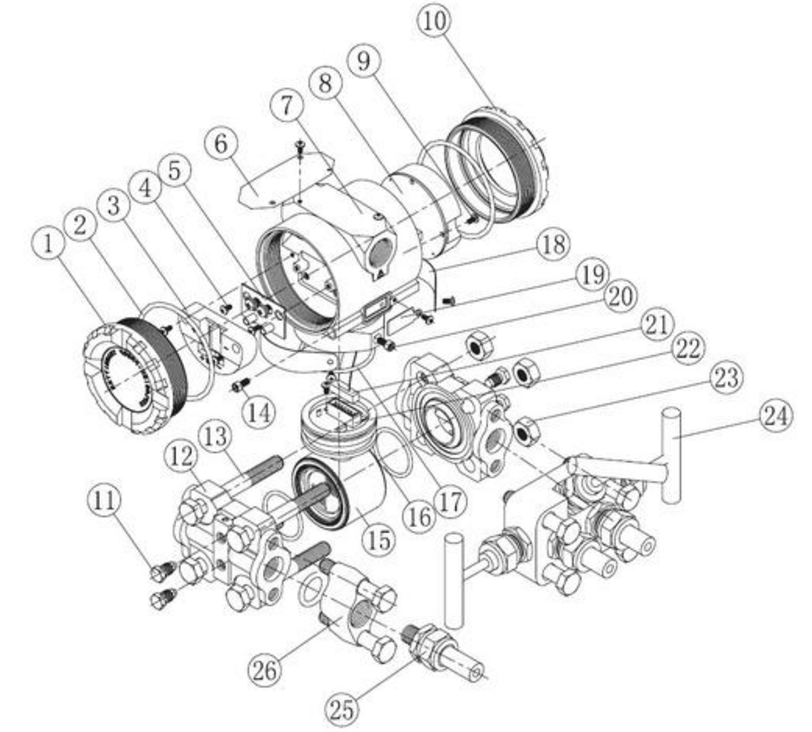

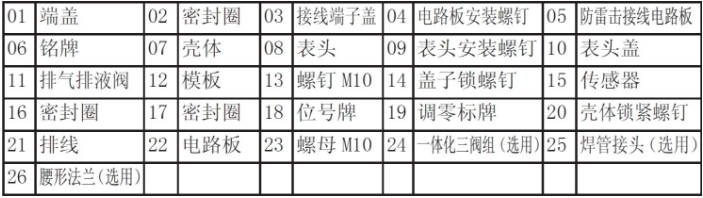

二、差壓變送器結構組成
三、差壓變送器特點
1、準確度高；
2、穩定性好；
3、二線制4-20mADC；
4、固體元件，接插式印刷線路板；
5、小型、重量輕、堅固抗震；
6、量程、零點外部連續可調；
7、正遷移可達500%；負遷移可達600%；
8、阻尼可調；
9、單向過載保護特性好；
10、無機械可動部件維修工作量少；
11、全系列統一結構，零部件互換性強；
12、接觸介質的膜片材料可選；
13、防爆結構，全天候使用；
14、智能HART現場總線協議；
四、差壓變送器性能參數
1、使用對象：液體、氣體和蒸汽；
2、測量范圍：0-0.06kPa至0-40MPa；
3、輸出信號：4-20mA DC；
4、12-45VDC，一般為24VDC；
5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）；
6、指示表：LCD液晶或者LFD數碼管顯示；
7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6；
8、量程和零點：外部連續可調；
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值，均不能超過測量范圍上限的**（智能型：量程比15:1） *大正遷移量為*小調校量程的500%；*大負遷移量為*小調教量程的600%；
10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃；
11、靜 壓：1、4、10、25、32MPa；
12、溫 度：相對濕度為0～**RH；
13、容積變化量：＜0.16cm3；
14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調；
五、差壓變送器技術參數
（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片）
1、準確度：±0.1%（智能型）、±0.25%、±0.5%；
2、死區：無（≤0.1%）；
3、穩定性：六個月內不超過*大量程的基本誤差值；
4、振動影響：在任意軸上，振動頻率為200Hz；
5、電源影響：小于輸出量程的0.005%V；
6、負載影響：電源如果穩定，則負載沒有影響；
7、安裝位置影響：*大可產生0.24kPa 的零點誤差；
